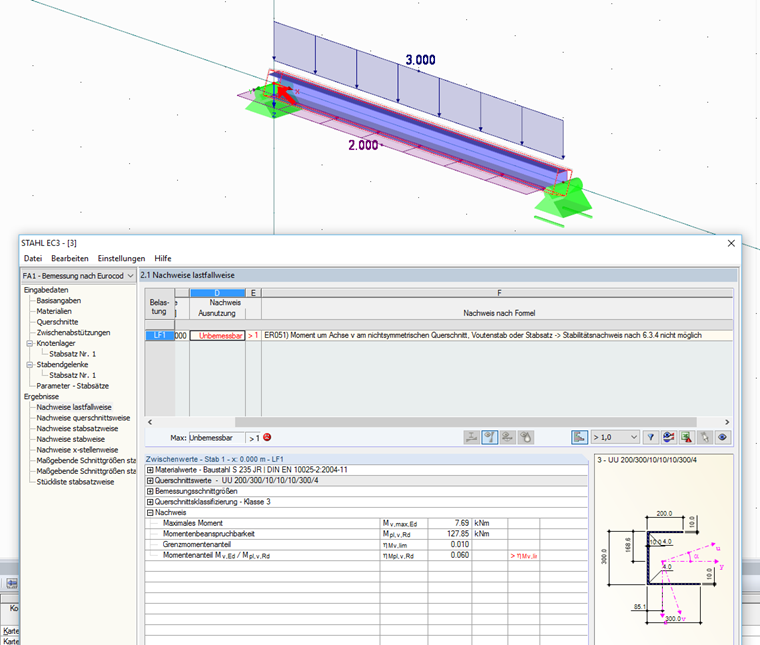

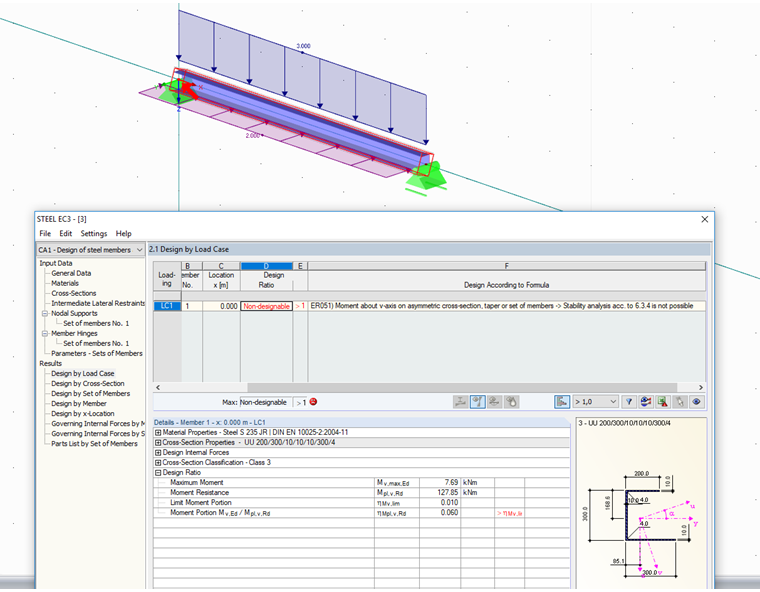

Il motivo di questo avviso è che le sezioni trasversali asimmetriche non possono essere progettate utilizzando i metodi menzionati in 6.3.3 della EN 1993-1 o il Metodo generale secondo 6.3.4 della EN 1993-1.

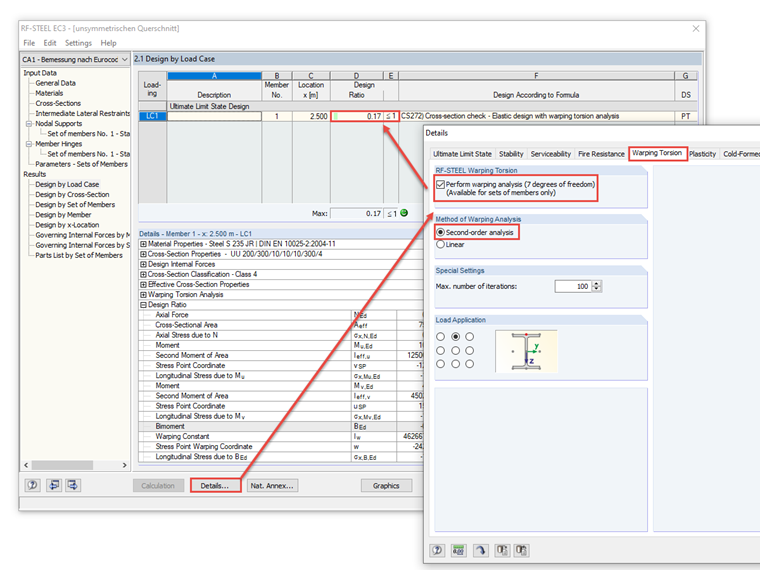

È possibile eseguire l'analisi di stabilità come verifica della sezione trasversale secondo l'analisi del secondo ordine, che è possibile utilizzando i moduli aggiuntivi FE-LTB o STEEL Warping Torsion.
