Вопрос

Можно ли использовать генератор ветровой нагрузки также для открытых зданий?


Ответ:
Генератор нагрузок в настоящее время не может создавать нагрузки для открытых зданий. Вы можете создать нагрузки для закрытого зала, а затем вручную добавить недостающие нагрузки.

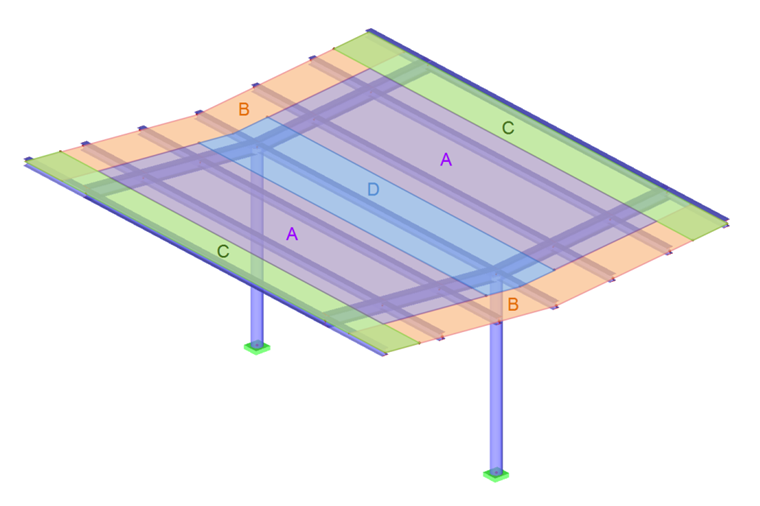

Для конструкций навеса существуют различные нормативные допущения, которые еще не учтены в генераторе нагрузок. На нашем сайте уже доступна интересная техническая статья , посвященная тому, как применить ветровую нагрузку к навесу.


Кроме того, с помощью новой автономной программы RWIND Simulation можно создать ветровую нагрузку для любой геометрии здания. Это дает вам возможность моделирования ветра
и создание ветровых нагрузок. В сочетании с программой для расчета конструкций RFEM или программой для расчета каркасов RSTAB, вы можете оптимально использовать эти функции.

Ввод данных
Прямой импорт моделей из RFEM или RSTAB позволяет определить соответствующие параметры для проанализированных направлений ветра с профилями ветра, зависящими от высоты, на основе нормы ветра. Это приводит к соответствующим загружениям с глобально определенными параметрами.

Вы также можете запустить RWIND Simulation вручную без программы RFEM или RSTAB. Кроме того, можно импортировать данные из векторной графики STL.

Импорт ландшафта и зданий окружающей среды в моделирование также возможен из файлов STL.

Благодаря обмену данными между программами RFEM или RSTAB и RWIND Simulation, вы можете легко использовать результаты ветрового расчета в качестве загружений в обычной рабочей среде RFEM или RSTAB.

Особенности программы RWIND Simulation
Несжимаемый 3D расчет воздушного потока, осуществляемый с помощью решателя OpenFOAM
Прямой импорт модели из файлов RFEM, RSTAB или STL
Простое изменение модели с помощью перетаскивания и помощи в графической настройке
Автоматическая коррекция топологии модели с помощью термоусадочных сеток
Возможность добавления окружающих объектов (здания, местности, ...)
Высотные профили скорости по норме
Модели турбулентности к-эпсилон и к-омега
Автоматическое создание сетки согласно выбранной высоте детали
Возможность параллельного расчета с оптимальным использованием производительности многоядерных компьютеров
Предоставление результатов для моделирования с низким разрешением (до 1 миллиона ячеек) в течении нескольких минут
Предоставление результатов для моделирования со средним/высоким разрешением (от 1 до 10 миллионов ячеек) в течении нескольких часов
Графическое отображение результатов на плоскостях Клипера/Слайсера (скалярные и векторные поля)
Графическое отображение линий и анимация линий
