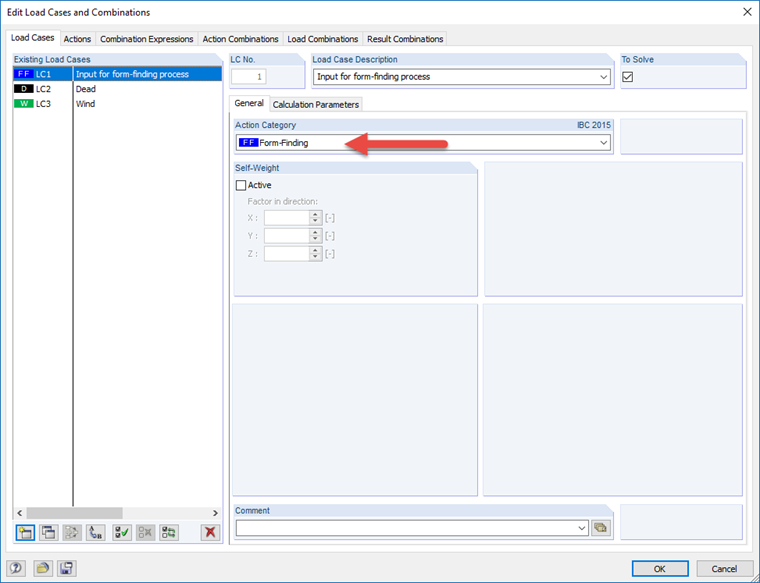

Почему команда «Рассчитать все» не вычисляет результаты для вариантов нагрузки с категорией действия «Поиск форм»?

Ответ

Процесс поиска формы в RFEM ищет формы в равновесии с учетом предварительного напряжения поверхности и заданных граничных условий. Поверхностное напряжение для этого анализа определено в соответствующих определениях свойств элемента. Программа также может учитывать дополнительные нагрузки при расчете нахождения формы в случаях нагрузки, определенных в категории действия «Нахождение формы».

Поскольку RFEM выполняет анализ нахождения форм перед вычислением всех других вариантов нагрузки и комбинаций нагрузок с учетом настроек нахождения форм в свойствах элементов и нагрузок в случаях загрузки с типом действия «Нахождение форм», расчет нагрузки В случаях с категорией «Обнаружение форм» для определенной формы отсутствует соответствующая информация для проектирования конструкции. Варианты загрузки с категорией «Поиск форм» предоставлены только в качестве входных данных для анализа поиска форм. Указанные нагрузки будут «запомнены» в модели для расчета формы.

Поэтому команда «Вычислить все» игнорирует эти особые варианты нагрузки с категорией «Поиск форм» и рассчитывает только те нагрузки, которые будут применены к окончательной форме конструкции.

Ключевые слова

Formfinding Категория Действие
