Если модель имеет много степеней свободы или несколько стабильных или метастабильных состояний, минимальное ограничение свободных перемещений или поворотов шарниров или опор может привести к более быстрой сходимости.
Минимальное ограничение здесь означает, что, например, небольшая поступательная пружина 0,01 кН/м применяется к узловой опоре, которая свободно перемещается в глобальном x-направлении. То же самое и с поворотами. Размер значения сильно зависит от моделируемой системы. Таким образом, значение 0,01 кН/м может иметь слишком большое влияние на очень маленькую модель.

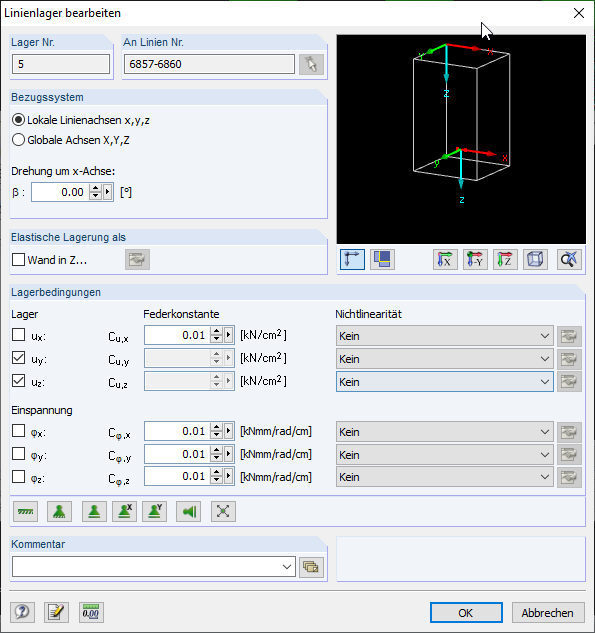

На рисунке 1 показано диалоговое окно с таким ограничением опоры линии. Сдвиги по осям y и z здесь должны быть заблокированы, но все другие степени свободы должны быть свободными. Таким образом, небольшие пружины поворота и поступательного перемещения помогают в расчетах достичь более быстрого схождения.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
