Resolviendo problemas de convergencia en el modelo: Minimale Einschränkungen von Freiheitsgraden

El cálculo de mi modelo no converge; ¿Qué puedo hacer?


Respuesta:

Si un modelo tiene muchos grados de libertad o hay varios estados estables o metaestables, la restricción mínima de traslaciones o giros libres de articulaciones o apoyos puede conducir a una convergencia más rápida.

Eine minimale Einschränkung bedeutet hier, dass z.B. bei einem Knotenlager, welches in der globalen x-Richtung frei verschieblich ist, eine kleine Wegfeder von 0,01 kN/m angesetzt wird. Gleiches gilt für die Rotationen. Die Größe des Wertes hängt dabei stark vom zu modellierenden System ab. So kann in einem Kleinstmodell der Wert von 0,01 kN/m einen zu großen Einfluss haben.

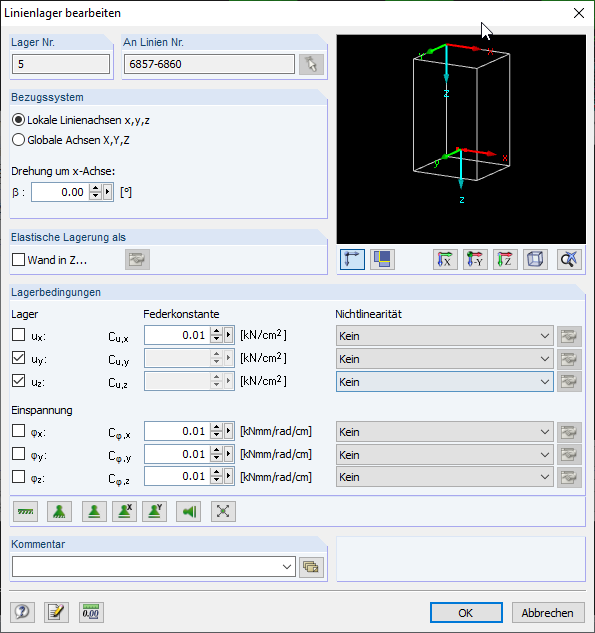

In Abbildung 1 ist der Dialog eines so eingeschränkten Linienlagers zu sehen. Hier sollen die Translationen der y- und z-Richtung blockiert werden aber alle anderen Freiheitsgrade frei beweglich. Die kleinen Dreh- und Wegfedern helfen so bei der Berechnung die Konvergenz schneller zu erreichen.
