Вопрос

Как определяется направление укладки арматуры в модуле RF -CONCRETE Surfaces?


Ответ:

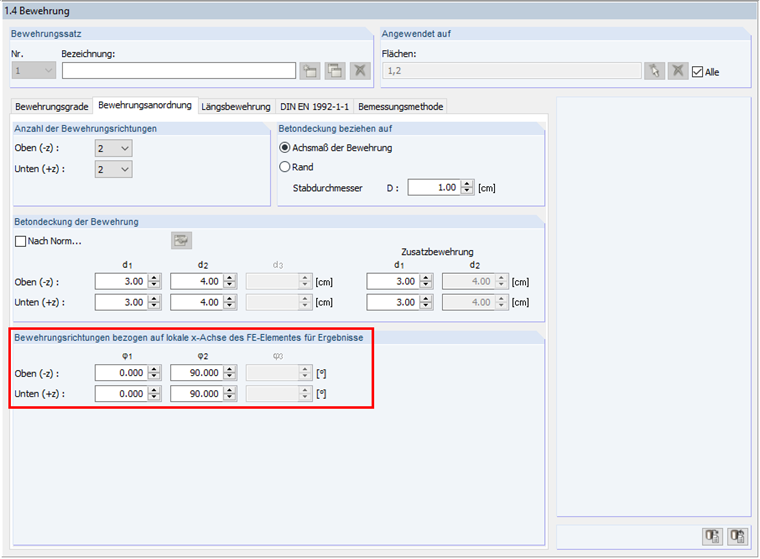

Направление продольной арматуры задается в окне «1.4 Арматура» во вкладке «Схема арматуры».

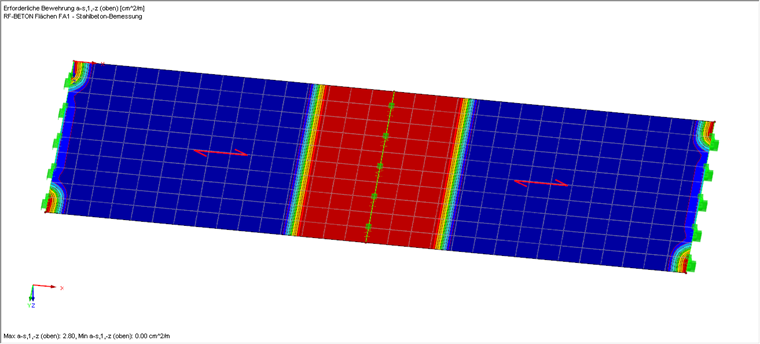

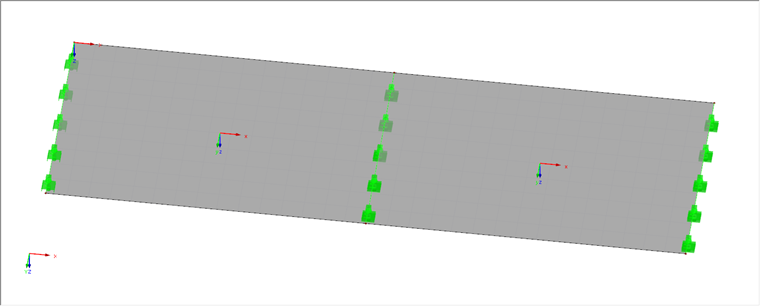

Здесь направление армирования phi -1 соответствует направлению местной оси x элемента КЭ (для результатов) по умолчанию. В настройках по умолчанию, направление местной оси x КЭ элемента или поверхности одинаково как для ввода, так и для результатов.
