Erstellung einer Tabelle für maximale Schnittgrößenpaarungen

Можно ли в программе создать таблицу с максимальными сочетаниями внутренних сил нескольких стержней? Beispielsweise für den Obergurt eines Fachwerkstabes sowie die Streben.


Ответ:

Да, это возможно. Для этого необходимо включить стержни в блок стержней. Für durchlaufend zusammenhängende Stäbe kann der Typ "Stabzug" verwendet werden. Für andere Stäbe ist "Stabgruppe" zu verwenden. Die Unterscheidung ist grundsätzlich nur für die spätere Bemessung in Zusatzmodulen wichtig.

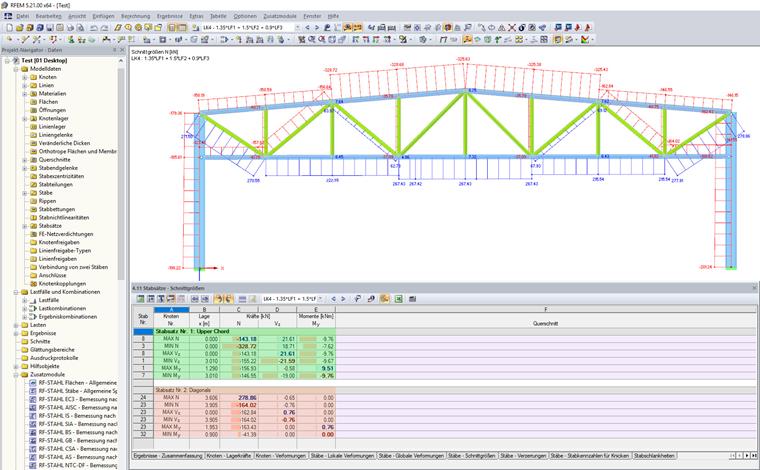

Nach Bildung der Stabsätze sowie Berechnung der Struktur können die Schnittgrößen in der Ergebnistabelle "Stabsätze-Schnittgrößen" ausgegeben werden. Über den Filter der Tabellen lassen sich unerwünschte Ergebnisse ausblenden.


Автор

Г-н Зюнель отвечает за контроль качества программы RSTAB; но он также занимается разработкой продуктов и оказывает техническую поддержку нашим клиентам.
