Erstellung einer Tabelle für maximale Schnittgrößenpaarungen

O programa consegue criar uma tabela que apresenta as combinações de esforço interno máximo de várias barras? Beispielsweise für den Obergurt eines Fachwerkstabes sowie die Streben.


Resposta:

Sim, isso continua a ser possível. Para isso, as barras devem ser incluídas num conjunto de barras. Für durchlaufend zusammenhängende Stäbe kann der Typ "Stabzug" verwendet werden. Für andere Stäbe ist "Stabgruppe" zu verwenden. Die Unterscheidung ist grundsätzlich nur für die spätere Bemessung in Zusatzmodulen wichtig.

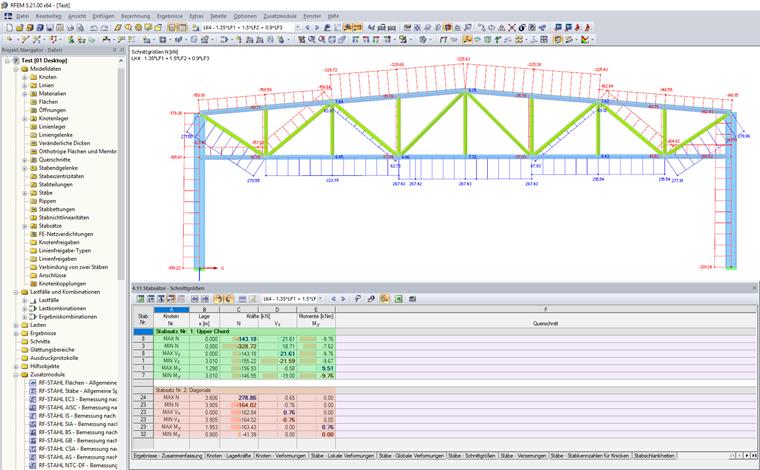

Nach Bildung der Stabsätze sowie Berechnung der Struktur können die Schnittgrößen in der Ergebnistabelle "Stabsätze-Schnittgrößen" ausgegeben werden. Über den Filter der Tabellen lassen sich unerwünschte Ergebnisse ausblenden.


Autor

O Eng. Sühnel é responsável pela garantia de qualidade do RSTAB, participa no desenvolvimento de produtos e dá apoio técnico aos nossos clientes.
