Можно ли проектировать модель с фундаментом свай в RFEM?

Ответ

Да, это возможно.

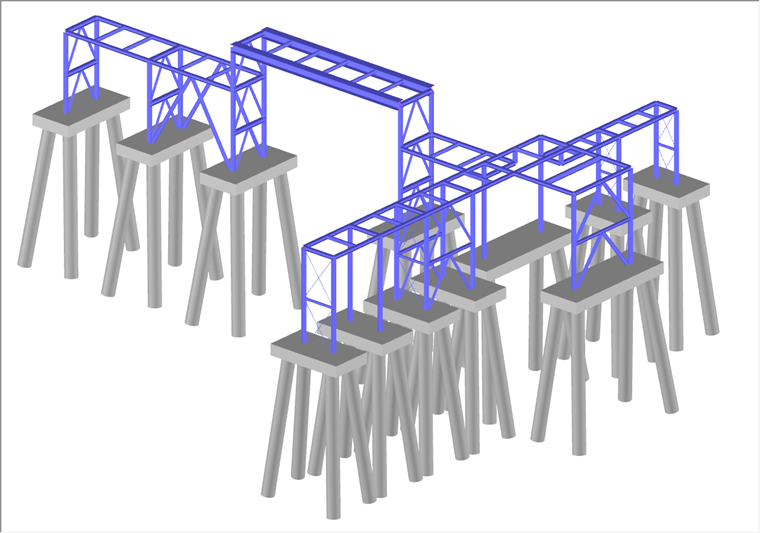

Конструктивная модель может быть оснащена фундаментом свай в RFEM.

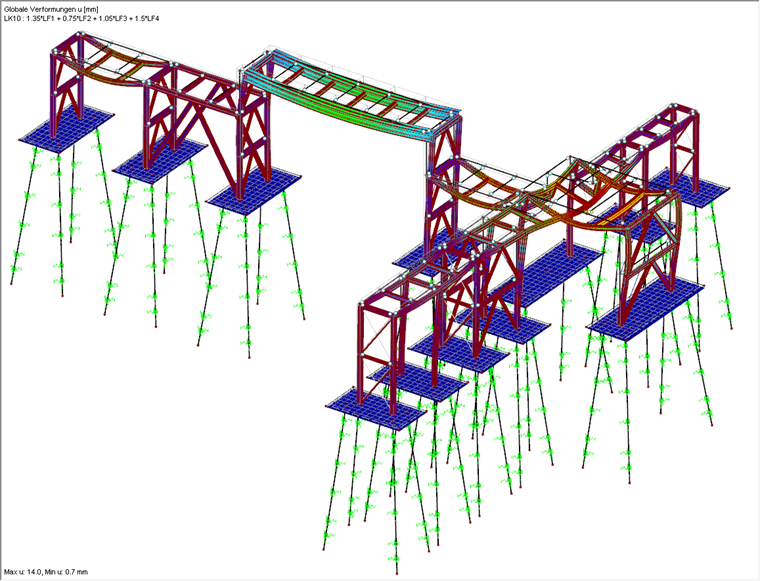

Таким образом, влияние жесткости основания на фактическую структуру можно очень хорошо смоделировать.

Пожалуйста, обратите внимание, что Dlubal Software в настоящее время не предлагает решений для расчета свайных фундаментов.
Это также означает, что сопротивление сваям должно быть известно пользователю заранее. Его нельзя установить в RFEM z. Например, их можно рассчитать, определив базовую структуру.

Свай может быть выполнен в виде стержневых элементов, например, модель можно моделировать с помощью круглого сечения.
Сопротивление свай может быть реализовано путем ввода упругого основания стержня или узловой опоры на конце свай.


Расчет балки затем может быть выполнен в дополнительном модуле RF-CONCRETE. Тем не менее, обратите внимание, что RF-CONCRETE Members только внедряют стандарты, относящиеся к проектированию конструкций. Например, DIN EN 1992-1-1.
