问题
RFEM中可以建立桩基础模型吗?
回复:
Yes, this is possible.

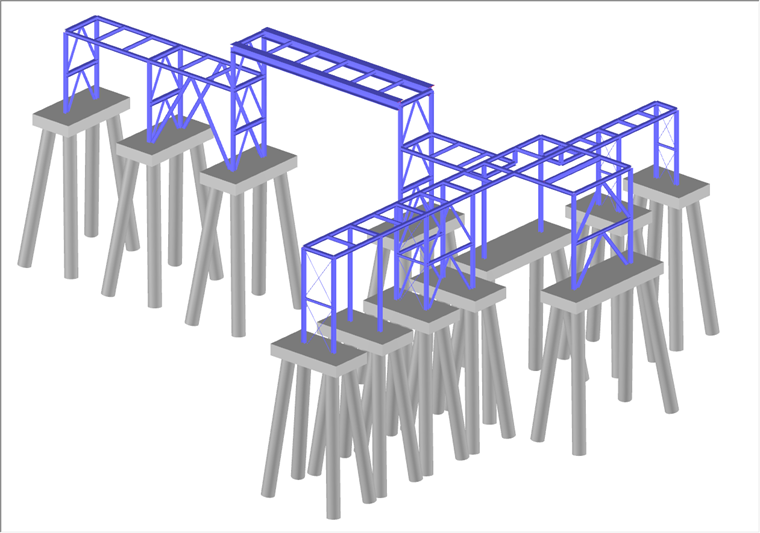

RFEM 可以将桩基础输入到结构模型中。

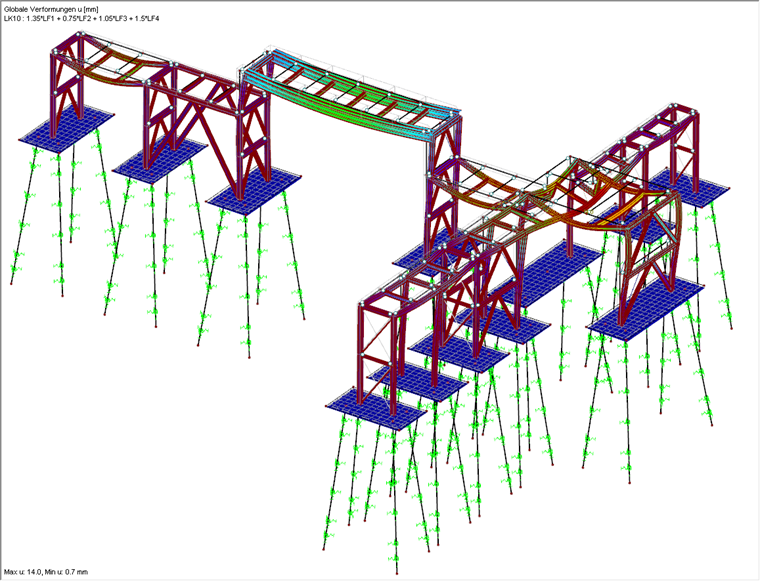

因此,可以很好地模拟基础刚度对实际结构的影响。
但是请注意,Dlubal 软件目前不提供桩基础设计解决方案。
这也意味着用户必须事先知道桩的阻力。 在 RFEM 中不能通过定义土体结构来计算。
例如可以通过圆形截面将桩设计为梁。
桩的承载力可以通过在桩端输入杆件弹性地基或节点支座来模拟。
随后,可以在附加模块 RF‑CONCRETE Members 中进行梁的设计。 但是请注意,RF‑CONCRETE Members 仅包含与地面以上结构相关的标准。 也就是说,例如 DIN EN 1992-1-1。
