Ответ:

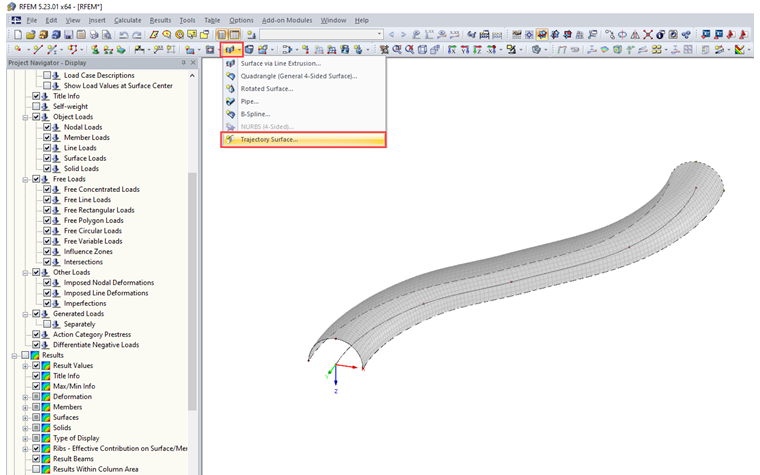

Для этого подходит тип поверхности «Траектория». Эта опция позволяет выбрать путь или направляющую и назначить сечение. Весь описанный процесс подробно показан также в прилагаемом видео.
Вопрос
Как можно эффективно смоделировать изогнутую трубу вдоль траектории?
