Respuesta:

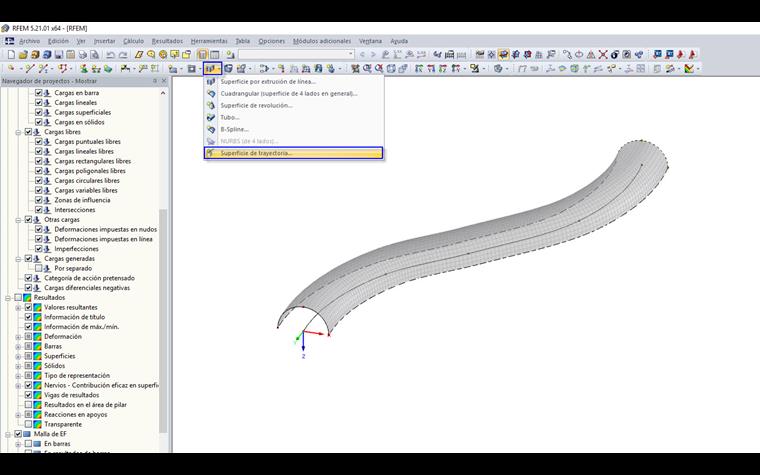

El tipo de superficie "Trayectoria" es adecuado para esto. Esta opción le permite seleccionar el camino o la línea guía y asignar una sección. El procedimiento se muestra en el video.
Preguntas frecuentes (FAQ)
Pregunta
¿Cómo se puede modelar eficazmente una tubería curva a lo largo de una trayectoria?
