Можно ли выполнить динамический расчет начального прогиба конструктивного элемента в RFEM или RSTAB?

Ответ

Да, это возможно с помощью дополнительного модуля RF-DYNAM Pro - Forced Vibrations. Это приложение также позволяет использовать историю времени. Он доступен для обоих методов решения (линейный анализ Ньюмарка или модальный анализ), но процедуры немного отличаются.

Процедура заключается в следующем:

  1. Определите загружение, содержащее нагрузку, которая вызывает желаемый начальный прогиб.
  2. Активируйте метод временных диаграмм временных диаграмм в RF‑/DYNAM Pro и определите новую временную диаграмму, которая будет иметь множитель 0 за все время.

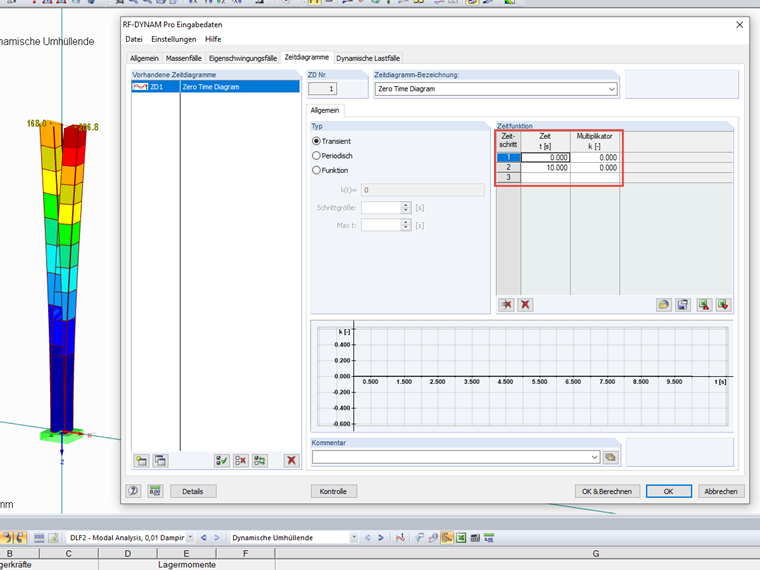

    Pисунок 01 - Временная диаграмма с множителем 0

  3. Затем в динамических загружениях выберите заданную временную диаграмму (независимо от того, с каким загружением вы ее объедините, умножьте нагрузку на 0). Затем можно импортировать загружение, определенное на первом шаге, в качестве начального условия (или только начальную деформацию в модальном анализе). Таким образом, условия из этого загружения импортируются в момент времени t = 0 и снимаются сразу после этого.

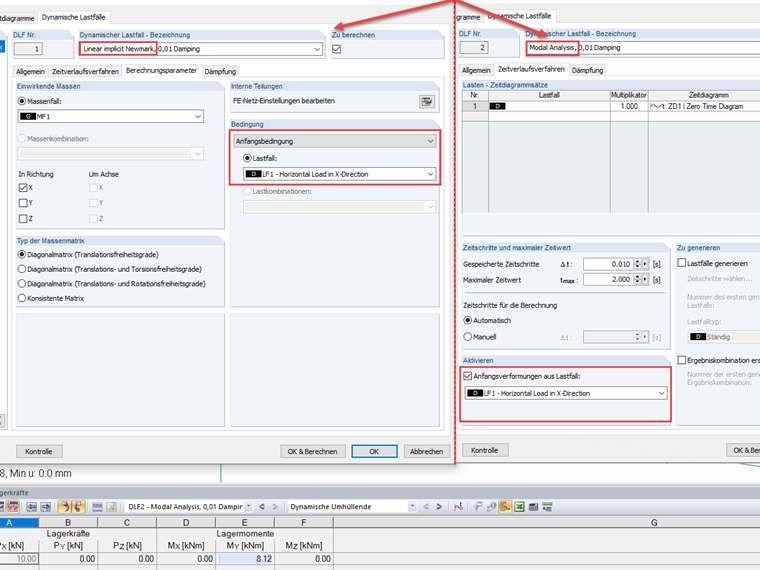

    Pисунок 02 - Активация начального условия/деформации в случаях динамической нагрузки

Используйте эту процедуру для моделирования вибрации после начального прогиба. Чтобы проиллюстрировать это, можно найти файл примера в разделе « Загрузки», где этот метод показан на осцилляторе с одной массой.

Ключевые слова

Вынужденная вибрация Одномассовый генератор Начальное отклонение Начальная деформация
