Согласно норме EN 1991‑1‑3 требуется у снеговых нагрузок на кровлю умножить заданную нагрузку коэффициентом 0,8. Таким образом, мы получаем следующий результат:
sk = 5 кН/м² × 0,8 = 4 кН/м²

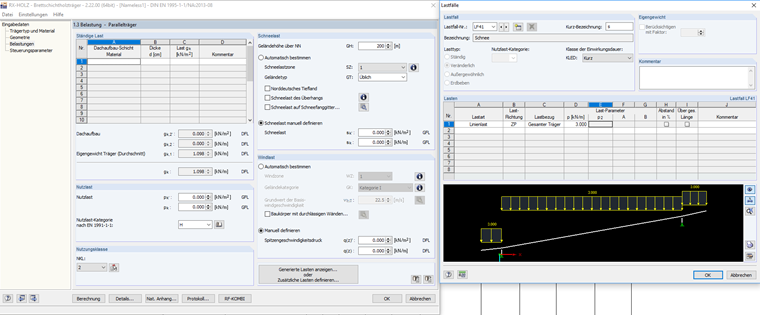

Тем не менее, если нагрузка на кровлю была уже рассчитана, можно данное значение задать в качестве пользовательской нагрузки, как показано на Рисунке 01 и в прикрепленном видео.
