Dotaz

V programu RX-TIMBER jsem ručně zadal zatížení sněhem 5kN/m². Při výpočtu se přesto použije zatížení 4kN/m². Proč se zadané zatížení sněhem nepoužije?

Odpověď:

Podle normy EN 1991-1-3 se pro zatížení sněhem na střeše musí zatížení sněhem ještě vynásobit faktorem 0,8. Z toho vyplývá následující zatížení:

s_k = 5 kN/m² × 0,8 = 4 kN/m²

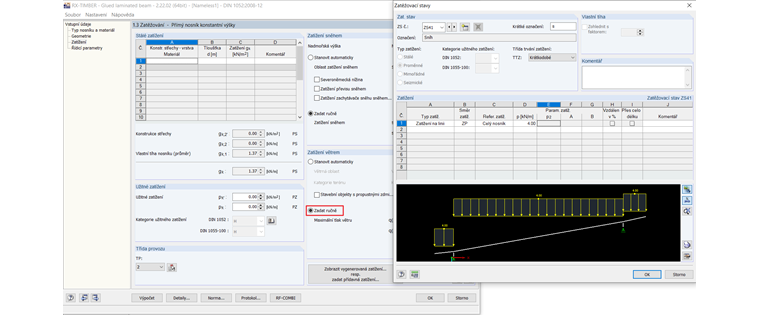

Pokud zatížení pro střechu již bylo spočítáno, je možné zatížení také zadat pod uživatelská zatížení. To je znázorněno na Obrázku 01 a ve videu.

FAQ

[EN] FAQ 004381 | V programu RX-TIMBER jsem ručně zadal zatížení sněhem 5kN/m². Výsledky jsou ...

Ruční zadání zatížení sněhem
