Ответ:

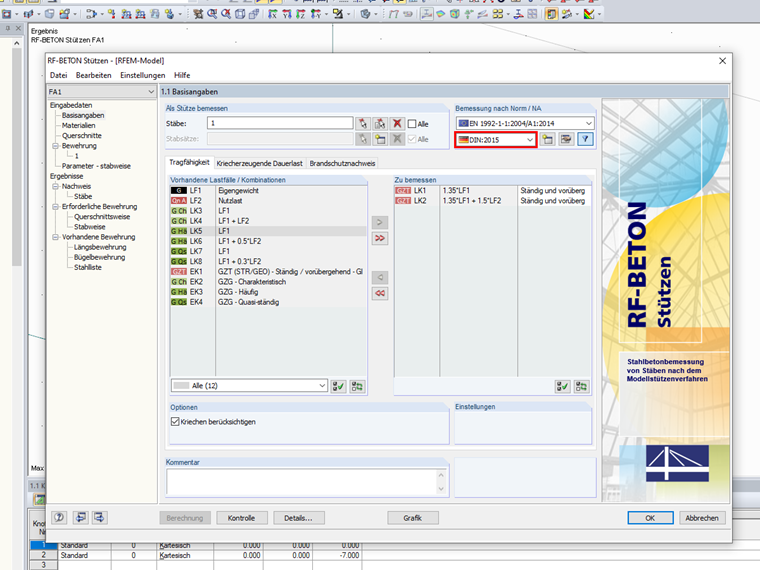

Да, если в качестве национального приложения выбрано приложение «DIN», тогда для расчета огнестойкости используется также «расширенный метод зон» согласно норме DIN EN 1992‑1-2, приложение B.2.
Вопрос
Применяется ли для расчета огнестойкости в дополнительном модуле RF-CONCRETE Columns также «расширенный метод зон»?
У вас есть какие-нибудь вопросы?
Длина: 00:00:56 min
Длина: 00:00:55 min
Длина: 00:00:45 min
Длина: 00:00:57 min
Длина: 00:00:51 min
Длина: 00:00:49 min
Длина: 00:00:35 min
В RF‑/CONCRETE Columns доступны различные методы определения минимального продольного армирования. Минимальное армирование может быть выбрано в соответствии с используемым нормативом или задано пользователем.
К повседневным задачам по проектированию железобетонных конструкций относится расчет сжатых элементов, подверженных двухосному изгибу. В следующей статье описаны различные методы, в соответствии с главой 5.8.9 EN 1992-1-1, которые могут быть использованы для расчета сжатых элементов с эксцентриситетами двухосных нагрузок с помощью метода номинальной кривизны по 5.8.8.
Bei der Berechnung der Schnittgrößen für den Knicknachweis mit dem Verfahren mit Nennkrümmung in RF-BETON Stützen müssen die erforderlichen Exzentrizitäten ermittelt werden.
In RF-/BETON Stützen können die Knicklängen für Stützen automatisch ermittelt werden. In diesem Beitrag wird beschrieben, welche Eingaben dabei gemacht werden müssen und wie die Berechnung der Knicklängen abläuft.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
При сравнении RF -CONCRETE Columns с другой программой для расчета, я получаю разные результаты. Как объяснить эти различия?
Критерий расчета для VEd/VRd, c отображается как определяющий, хотя в расчете должна быть арматура, работающая на сдвиг. Также отсутствует конструкция VEd/VRds. Почему?
Какой метод расчета лежит в основе расчета на устойчивость в модуле RF -CONCRETE Columns?
Можно ли в модуле RF -CONCRETE Columns задать сокращенную арматуру?
Почему у результатов расчета из модуля RF-CONCRETE Columns отображаются значения для основания, головки и центра отдельных колонн только частично?
Можно ли в модуле RF-CONCRETE Columns задать подобранную основную арматуру?
