Antwort:

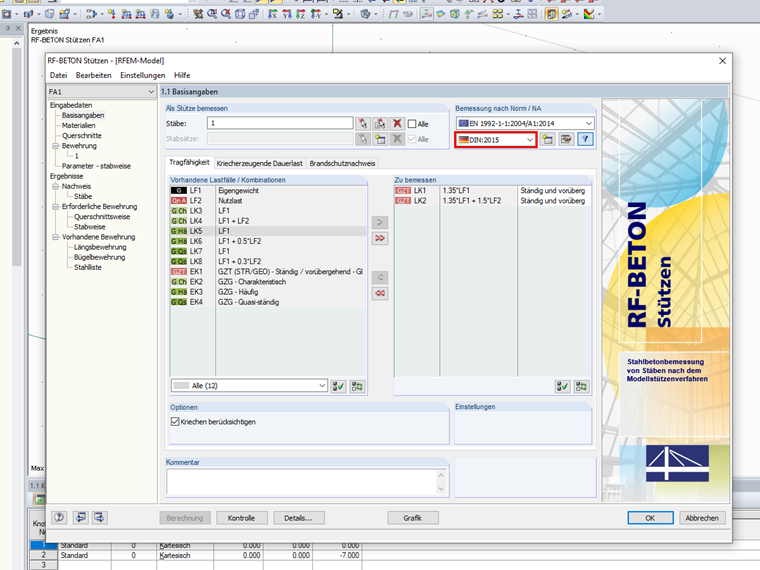

Ja, bei der Auswahl des Nationalen Anhangs "DIN" wird bei der Brandschutzbemessung die "erweiterte Zonenmethode" nach DIN EN 1992-1-2, Anhang B.2 angewandt.
Frage

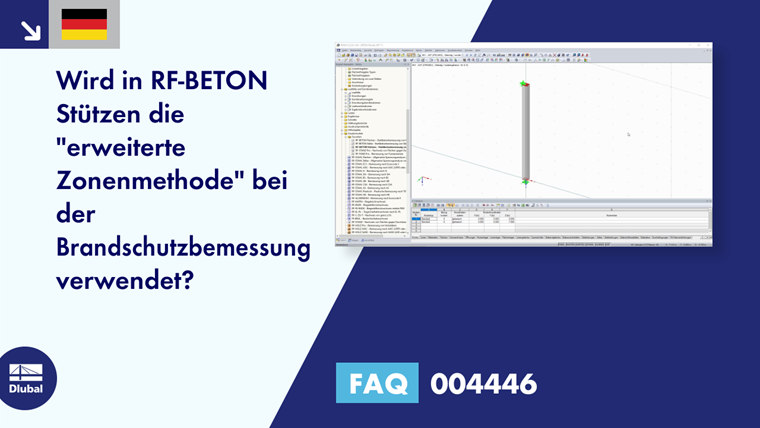

Wird in RF-BETON Stützen die "erweiterte Zonenmethode" bei der Brandschutzbemessung verwendet?
Haben Sie irgendwelche Fragen?
Länge: 00:00:49 min
Länge: 00:00:55 min
Länge: 00:00:50 min
In RF-/BETON Stützen stehen unterschiedliche Methoden für die Definition der Mindestlängsbewehrung zur Verfügung. Die Mindestbewehrung kann nach der verwendeten Bemessungsnorm ausgewählt und/oder benutzerdefiniert vorgegeben werden.
Zu den täglichen Aufgaben in der Stahlbetonbemessung gehört auch die Bemessung von Druckgliedern unter zweiachsiger Biegung. Der nachfolgende Artikel beschreibt die unterschiedlichen Methoden nach Kapitel 5.8.9, EN 1992-1-1, welche für eine Bemessung von Druckgliedern mit zweiachsiger Lastausmitte im Rahmen des Nennkrümmmungsverfahrens gem. 5.8.8 möglich sind.
Bei der Berechnung der Schnittgrößen für den Knicknachweis mit dem Verfahren mit Nennkrümmung in RF-BETON Stützen müssen die erforderlichen Exzentrizitäten ermittelt werden.
In RF-/BETON Stützen können die Knicklängen für Stützen automatisch ermittelt werden. In diesem Beitrag wird beschrieben, welche Eingaben dabei gemacht werden müssen und wie die Berechnung der Knicklängen abläuft.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Bei einem Vergleich zwischen RF-BETON Stützen und einem anderen Bemessungsprogramm erhalte ich abweichende Ergebnisse. Wie sind die Unterschiede zu erklären?
Das Nachweiskriterium für VEd/VRd,c wird als maßgebend ausgegeben, obwohl eine Querkraftbewehrung ausgelegt werden soll. Außerdem fehlt der Nachweis VEd/VRds. Warum ist das so?
Welches Berechnungsverfahren liegt dem Stabilitätsnachweis in RF-BETON Stützen zugrunde?
Kann in RF-BETON Stützen auch eine gestaffelte Bewehrung eingegeben werden?
Warum werden bei den Ergebnissen aus der Berechnung mit RF-BETON Stützen an den einzelnen Stützen teilweise nur Werte am Stützenfuß, Stützenkopf oder Stützenmitte angezeigt?
Kann ich in RF-BETON Stützen eine vorhandene Grundbewehrung eingeben?
