К сожалению, в пространственных моделях, у которых в дополнительном модуле RF‑/DYNAM Pro - Natural Vibrations выбрано несколько направлений, нельзя отобразить собственные формы отдельно для каждого их них. Все дело в том, что иногда могут в собственной частоте преобладать колебания лишь в одном направлении (т.е., масса возбуждается только в одном направлении, например, только в направлении X). Однако может также случиться, что собственная форма реагирует на колебания в нескольких направлениях одновременно (т.е. масса возбуждается в двух или более направлениях одновременно, например, в направлении X и в то же время в направлении Y). Из этого вытекает, что собственные формы зависят не от общей системы координат, а от жесткости конструкции в отдельных направлениях.

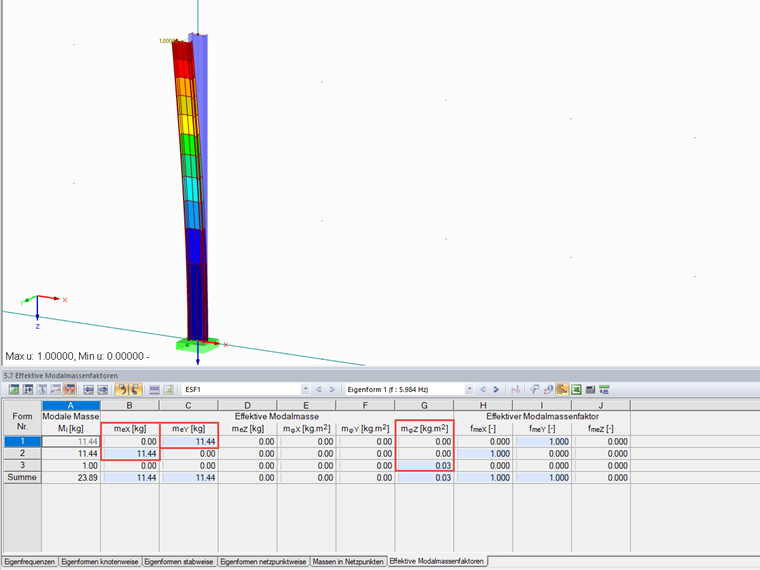

Направление, в котором действует доминирующее колебание собственной формы, можно легко проверить посредством отображения таблицы «Коэффициенты эффективных модальных масс», в которой нужно проконтролировать была ли масса возбуждена в отдельных направлениях. Из отображения эффективных модальных масс на Рисунке 01 видно, что первая собственная форма действует исключительно в направлении Y, вторая - в направлении X, а третья - это крутящее колебание.

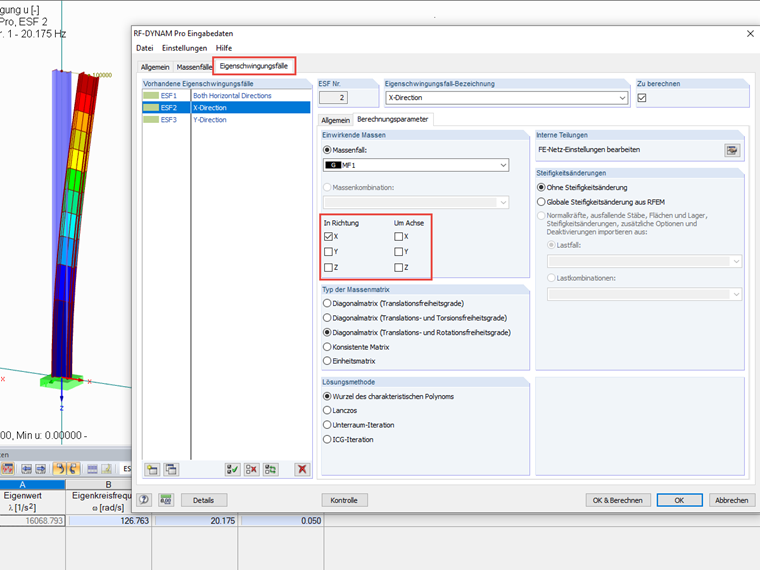

В модуле можно также определить несколько случаев собственных колебаний и одновременно активировать только массы в одном направлении. Таким образом, можно у каждого отдельного случая получить индивидуальные собственные формы для каждого направления.
