I modelli spaziali con diverse direzioni selezionate nel modulo aggiuntivo RF-/DYNAM Pro - Natural Vibrations non visualizzano risultati separati delle forme modali per le singole direzioni. Può accadere che una forma modale delle vibrazioni sia dominante in una direzione (quindi, la massa è eccitata solo in una direzione, come solo nella direzione X). Tuttavia, può anche accadere che una forma modale abbia vibrazioni in diverse direzioni contemporaneamente (cioè, la massa è eccitata in due o più direzioni, ad esempio nella direzione X e Y allo stesso tempo). Pertanto, le forme modali non dipendono dal sistema di coordinate globale, ma dalle rigidezze della struttura nelle singole direzioni.

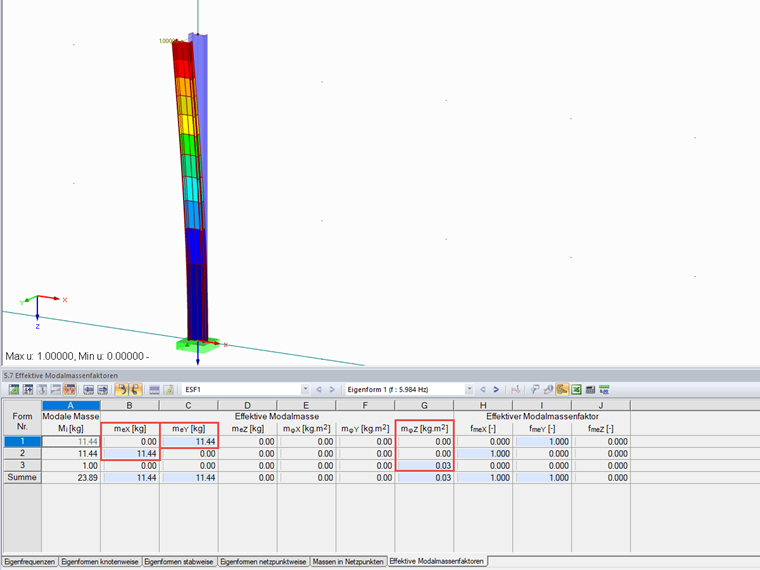

È possibile verificare la direzione in cui agisce la vibrazione dominante di una forma modale, visualizzando la tabella "Fattori di massa modale efficace" e verificando se la massa è stata eccitata nelle singole direzioni. L'immagine 01 mostra sulle masse modali efficaci che la prima forma modale agisce esclusivamente nella direzione Y, la seconda nella direzione X, e la terza è la vibrazione torsionale.
È possibile definire diversi casi di vibrazione naturale e attivare solo le masse in una direzione. Pertanto, le forme modali per ciascuna direzione sono ottenute separatamente in ciascun caso.
