Ответ:

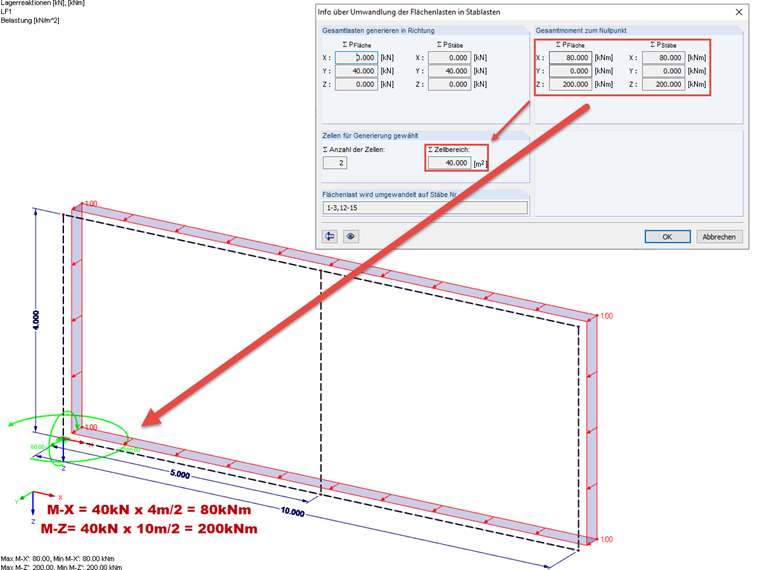

Общая нагрузка представляет собой сумму всех нагрузок, действующих на площадь ячейки. Из отдельных сумм нагрузок затем можно отобразить также моменты, действующие в каждом направлении относительно начала координат. Однако, в прилагаемом примере это можно применить только для очень простых конструкций.
Вопрос
Каким образом рассчитываются общие нагрузки и моменты вокруг нулевой точки для создания различных нагрузок?
