Antwort:

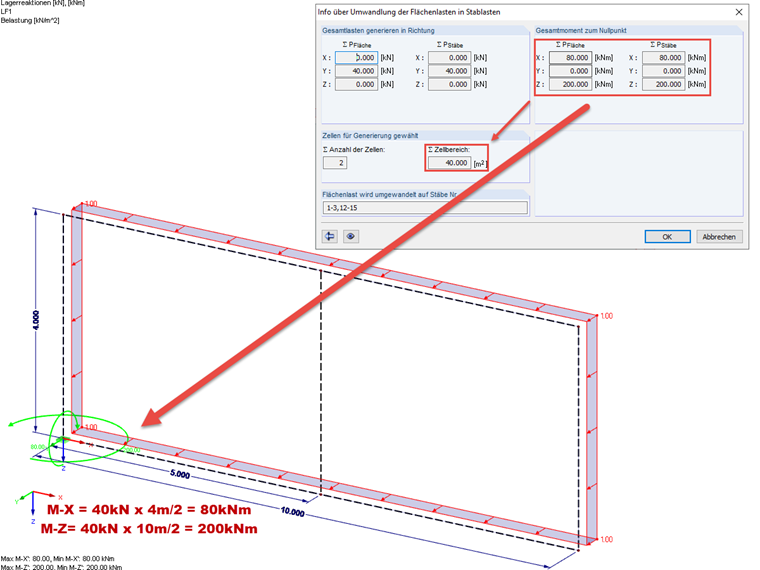

Die Gesamtlast ergibt sich aus der Summe aller aufgebrachten Lasten je Zellbereich. Aus den einzelnen Lastsummen werden daraus außerdem die Momente je Richtung, bezogen auf den Koordinatenursprung angezeigt. Im anhängenden Beispiel kann dies für ein sehr einfaches System nachvollzogen werden.
Frage
Wie werden die Gesamtlasten und die Gesamtmomente um den Nullpunkt bei den unterschiedlichen Lastgenerieren berechnet?
