Вопрос

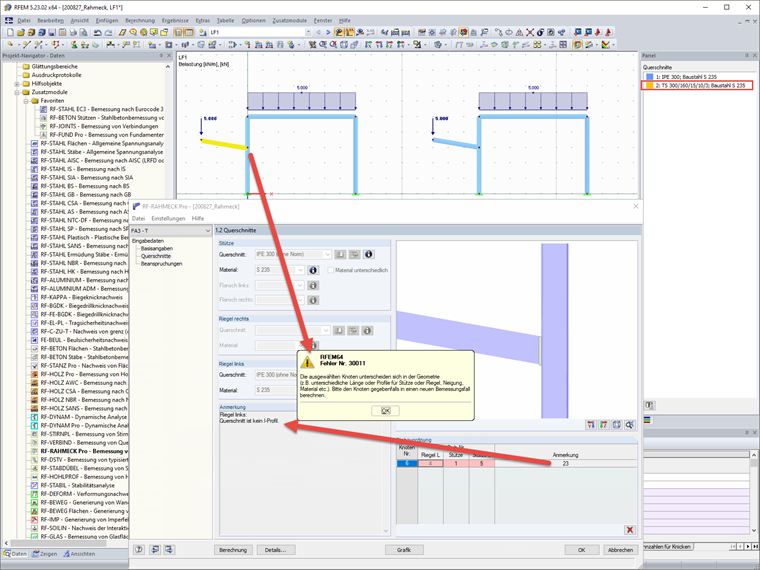

При расчете в дополнительном модуле FRAME‑JOINT Pro появляется ошибка № 30011 «Выбранные узлы имеют различную геометрию [...]». Подскажите, как я могу рассчитать свое соединение?


Ответ:

Прежде всего проверьте снова сечениe своего рамного узла и соединения.

Перед началом каждого расчета программа сначала проверят, допустимо ли текущее назначение стержней для расчета. В случае его недопустимости, затем отображается в программе сноска, которая подробнее поясняется в столбце «Комментарии». Так что скорее всего вы использовали сечение, которое в расчете соединений не допускается.

В нашем примере Примечание 23 отобразится лишь при ручном определении левой балки: «Левая балка: Сечение не является двутавром.»

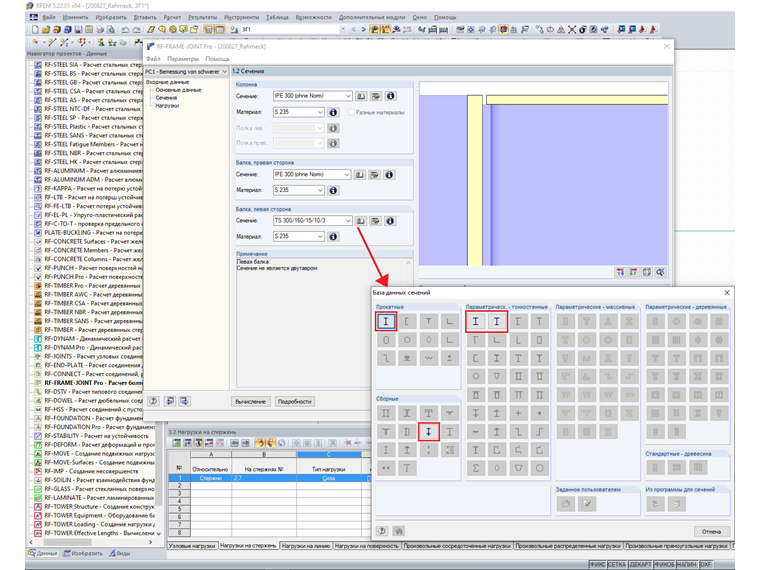

В окне 1.2 Сечения потом можно проверить допустимость сечений для данного типа каркасного соединения прямо в базе данных сечений (требуется сначала активировать ручное определение геометрии в окне 1.1 «Основные данные»).
