Как с помощью интерфейса COM изменить настройки сетки КЭ?


Ответ:

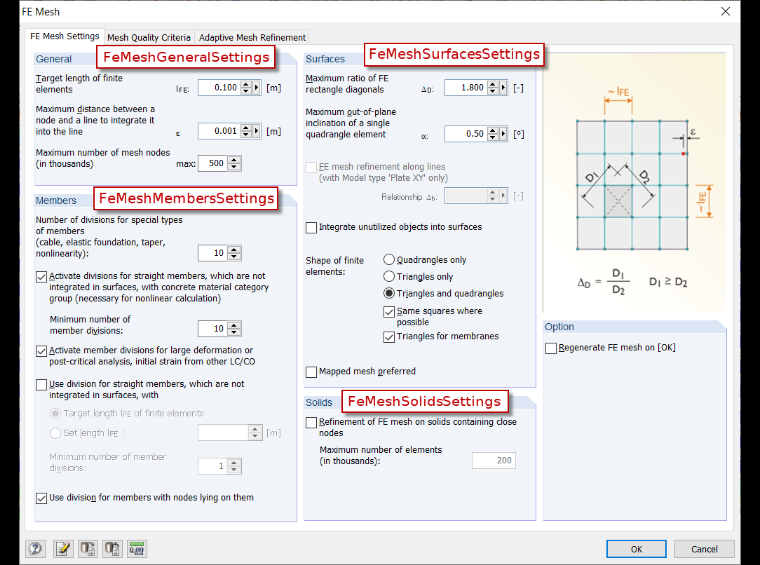

Общие параметры сетки КЭ можно легко изменить с помощью интерфейса IFeMeshSettings, который находится в разделе IModel > IModelData > ICalculation. На Рисунке 01 затем показано, какие элементы можно в сетке изменить/отобразить.

Ниже приводим также пример кода для настройки длины конечных элементов, которая должна быть равной 100 мм. Далее активируется также деление стержней с одинаковым размером элемента, причем минимальное деление установлено на 3 элемента:

Sub mesh_params()

Dim iApp As RFEM5.Application

' get interface for model data
Dim iModel As RFEM5.model
Set iModel = GetObject(, "RFEM5.Model")

On Error GoTo e

If Not iModel Is Nothing Then

' get interface for application and lock licence
Set iApp = iModel.GetApplication()
iApp.LockLicense

' get interface for model dat
Dim iModdata As RFEM5.IModelData2
Set iModdata = iModel.GetModelData

' get interface for calculation
Dim iCalc As RFEM5.ICalculation2
Set iCalc = iModel.GetCalculation()

' get interface for mesh settings
Dim iMeshSet As RFEM5.IFeMeshSettings
Set iMeshSet = iCalc.GetFeMeshSettings

' get general mesh settings
Dim meshGen As RFEM5.FeMeshGeneralSettings
meshGen = iMeshSet.GetGeneral

meshGen.ElementLength = 0.1

' set new general mesh settings
iModdata.PrepareModification
iMeshSet.SetGeneral meshGen
iModdata.FinishModification

' get mesh member settings
Dim meshMem As RFEM5.FeMeshMembersSettings
meshMem = iMeshSet.GetMembers

meshMem.DivideStraightMembers = True
meshMem.ElementLength = 0.1
meshMem.MinStraightMemberDivisions = 3

' set new mesh member settings
iModdata.PrepareModification
iMeshSet.SetMembers meshMem
iModdata.FinishModification


iApp.UnlockLicense
End If

e: If Err.Number <> 0 Then
MsgBox Err.description, , Err.Source
End If
iApp.UnlockLicense
Set iApp = Nothing
Set iModel = Nothing

End Sub


В подпрограмме находится также функция перехвата ошибок (On Error GoTo e). Более того, здесь, так же как и случае модификации других элементов требуется блок Prepare-/FinishModification. В таком случае блок создается с помощью интерфейса IFeMeshSettings.
