Frage

Wie kann ich über die COM-Schnittstelle die FE-Netz Einstellungen ändern?


Antwort:

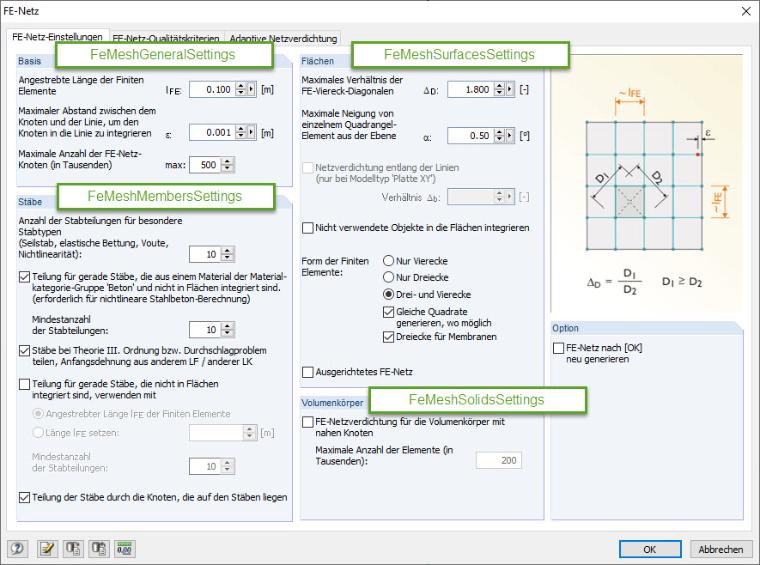

Die allgemeinen FE-Netzeinstellungen können mit Hilfe des Interfaces IFeMeshSettings modifziert werden. Dieses Interface ist unter IModel > IModelData > ICalculation lokalisiert. Welche Elemente verändert/ausgelesen werden können, ist in Abbildung 01 dargestellt.

Hier noch ein Codebeispiel, bei dem die angestrebte Länge der FE-Elemente auf 100mm gesetzt wird. Zudem wird noch die Teilung der Stäbe mit der gleichen Elementgröße aktiviert und die Mindestteilung auf 3 Elemente festgelegt:

Sub mesh_params()

Dim iApp As RFEM5.Application

'   get interface for model data
Dim iModel As RFEM5.model
Set iModel = GetObject(, "RFEM5.Model")

On Error GoTo e

If Not iModel Is Nothing Then

    '   get interface for application and lock licence
    Set iApp = iModel.GetApplication()
    iApp.LockLicense

    '   get interface for model dat
    Dim iModdata As RFEM5.IModelData2
    Set iModdata = iModel.GetModelData

    '   get interface for calculation
    Dim iCalc As RFEM5.ICalculation2
    Set iCalc = iModel.GetCalculation()

    '   get interface for mesh settings
    Dim iMeshSet As RFEM5.IFeMeshSettings
    Set iMeshSet = iCalc.GetFeMeshSettings

    '   get general mesh settings
    Dim meshGen As RFEM5.FeMeshGeneralSettings
    meshGen = iMeshSet.GetGeneral

    meshGen.ElementLength = 0.1

    '   set new general mesh settings
    iModdata.PrepareModification
    iMeshSet.SetGeneral meshGen
    iModdata.FinishModification

    '   get mesh member settings
    Dim meshMem As RFEM5.FeMeshMembersSettings
    meshMem = iMeshSet.GetMembers

    meshMem.DivideStraightMembers = True
    meshMem.ElementLength = 0.1
    meshMem.MinStraightMemberDivisions = 3

    '   set new mesh member settings
    iModdata.PrepareModification
    iMeshSet.SetMembers meshMem
    iModdata.FinishModification


    iApp.UnlockLicense
End If

e:  If Err.Number <> 0 Then
    MsgBox Err.description, , Err.Source
    End If
    iApp.UnlockLicense
    Set iApp = Nothing
    Set iModel = Nothing

End Sub


Die Subroutine wird zudem wieder mit einer Fehlerabfangroutine (On Error GoTo e) ergänzt und wie auch bei der Modifikation anderer Elemente ist wieder ein Prepare-/FinishModification-Block nötig. Hier wird der Block über das Interface IFeMeshSettings erzeugt.
