Ответ:

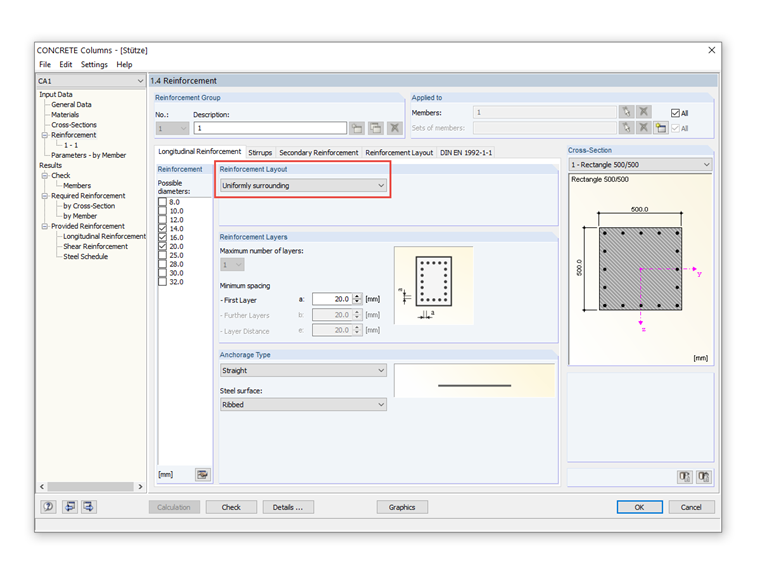

В данном случае, надо сначала во диалоговом окне 1.4 во вкладке «Продольная арматура» выбрать для ее расположения возможность «Равномерно по периметру».

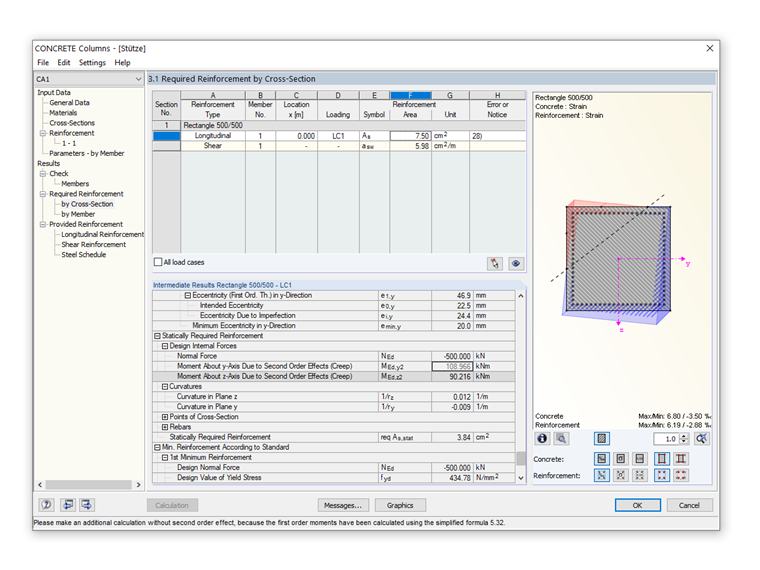

Потом, чтобы сравнить результаты из модуля RF-CONCRETE Columns с результатами сравнительного расчета, откройте одно из окон результатов (например, 3.1 Требуемое армирование по сечениям). Именно там можно проверить, в каком месте расчет отклоняется или где возникают серьезные различия в результатах.
Прежде всего рекомендуем проверить определение внутренних сил по методу второго порядка, потому что как раз эти силы применяются при расчете сечения и могут привести к различному количеству армирования.
Таким образом можно шаг за шагом сравнить все требуемые результаты и, при необходимости, установить различные методы расчетов.
Далее необходимо проверить, также каким способом выполнялся расчет устойчивости для сравнительного расчета. Модуль RF-CONCRETE Columns стандартно рассчитывает колонны по методу номинальной кривизны согласно норме EN 1992‑1‑1. Потому, если сравнительный расчет был выполнен с помощью общего нелинейного расчета, то различные результаты скорее всего связаны именно с методом расчета.
Также следует отметить, что метод номинальной кривизны для колонн в обычных строительных конструкциях с гибкостью λ ≤ 70 дает довольно хорошие результаты. Однако в случае большой гибкости этот метод уже становится неэффективным.
