Stanovení výztuže pomocí RF-CONCRETE Columns

Pomocí přídavného modulu RF-CONCRETE Columns není možné stanovit žádnou dostatečnou výztuž. Sloupy však lze snadno posoudit pomocí srovnávacího výpočtu. Můžete nám pomoci?


Odpověď:

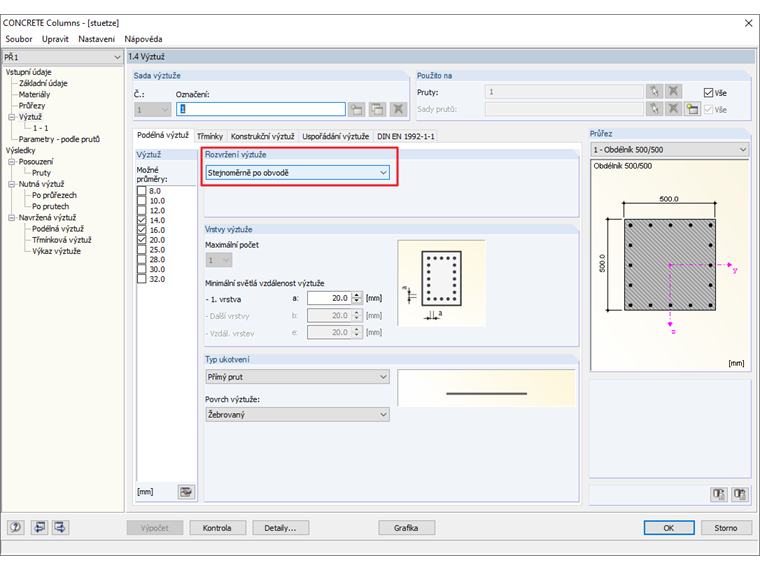

Nejdříve byste měli v dialogu 1.4 v záložce pro výztuž nastavit uspořádání výztuže na "Rovnoměrně obklopující".

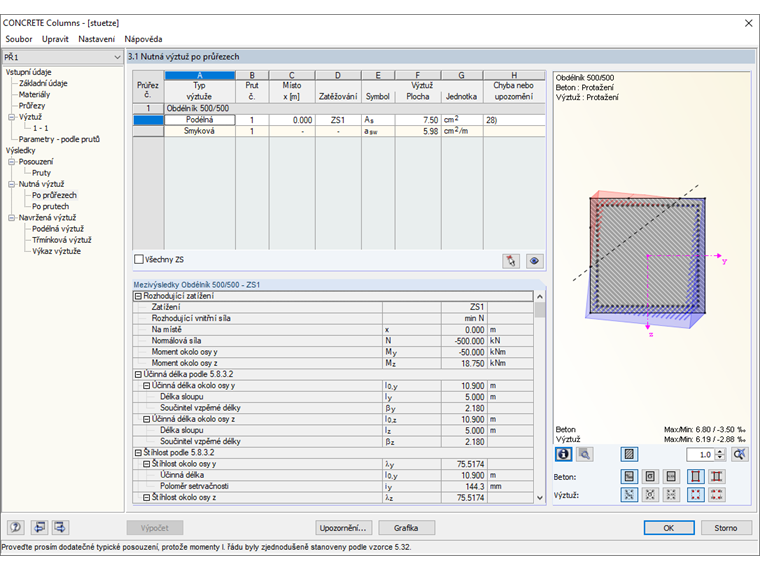

Poté otevřete pro porovnání výsledků z přídavného modulu RF-CONCRETE Columns a ze srovnávacího výpočtu jednu z výsledkových tabulek (např. 3.1 Nutná výztuž po průřezech). Tam můžete zkontrolovat, kde se výpočet odchyluje resp. kde jsou výrazné rozdíly ve výsledcích.

Prvním bodem pro kontrolu by bylo stanovení vnitřních sil podle podle teorie II. řádu. Tyto vnitřní síly se nakonec použijí pro posouzení průřezu a mohou vést k různým hodnotám množství výztuže.

Pomocí tohoto postupu můžete krok za krokem porovnat výsledky a v případě potřeby určit různé přístupy k výpočtu.

Dále je třeba zkontrolovat, jakým způsobem bylo provedeno posouzení stability ve srovnávacím výpočtu. RF-CONCRETE Columns posuzuje sloupy metodou jmenovité křivosti podle EN 1992-1-1. Pokud byl srovnávací výpočet proveden pomocí obecného nelineárního výpočtu, je možné odlišné výsledky vztáhnout k typu výpočtu.

Dále je třeba vzít do úvahy, že metoda jmenovité křivosti pro sloupy pro normální pozemní stavby se štíhlostmi λ ≤ 70 poskytuje relativně dobré výsledky. V případě větší štíhlosti se však tato metoda stává relativně rychle neekonomickou.


Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
