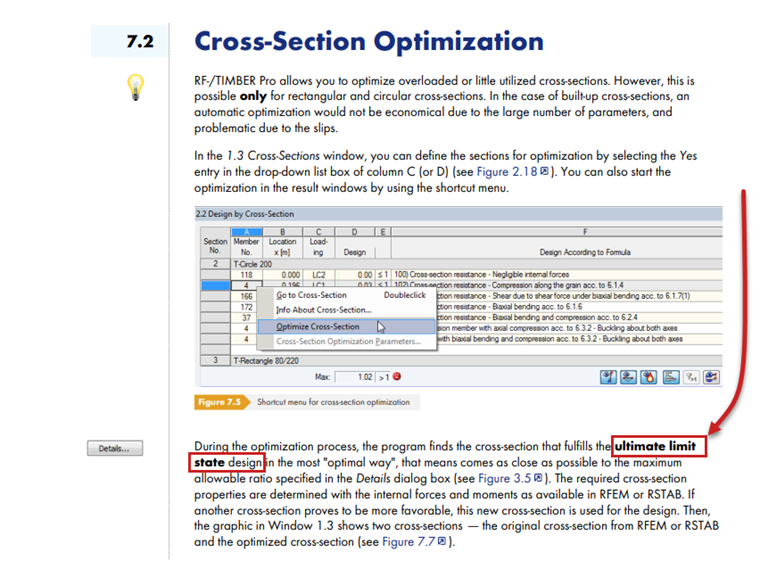

Дело в том, что оптимизация сечений в модуле RF‑/TIMBER Pro основана исключительно на предельном состоянии по несущей способности (ПС 1г), а не на предельном состоянии по пригодности к эксплуатации (ПС 2г), см. изображение из руководства RF‑TIMBER Pro.
Более подробную информацию об оптимизации сечений в данном модуле можно найти в руководстве RF-TIMBER Pro (на английском) на страницах 76-78, которое доступно также после нажатия клавиши F1 прямо в дополнительном модуле.
