Ответ:

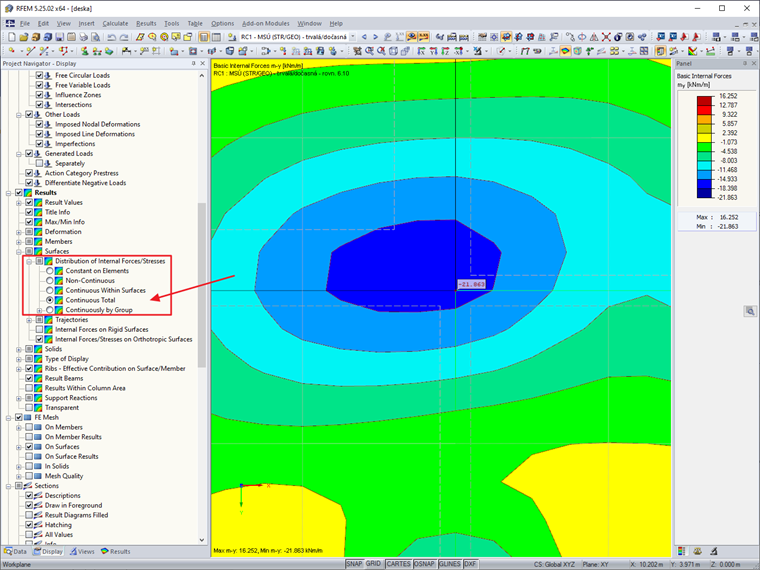

Эта проблема скорее всего вызвана различным сглаживанием результата. Поскольку вы задали интерполяцию по отдельным поверхностям, будут значения интерполироваться независимо от смежной поверхности.
Распределение внутренних сил/напряжений

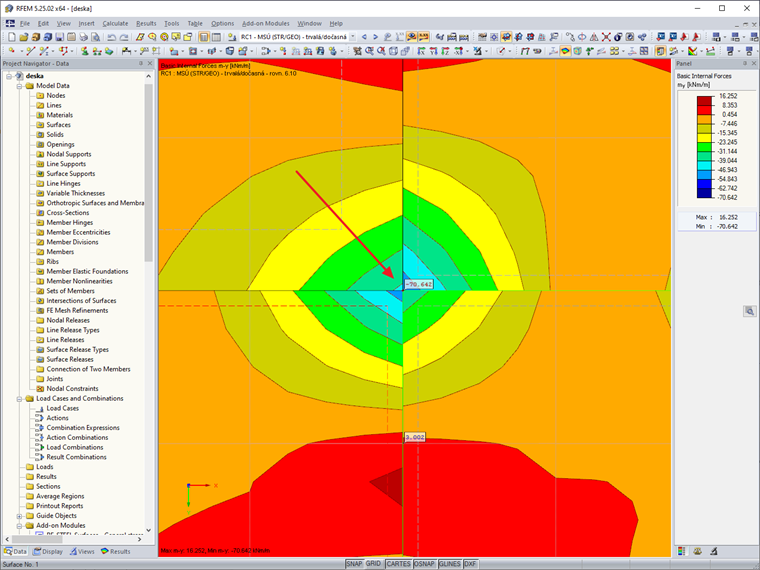

Четыре поверхности с одинаковыми нагрузками имеют в месте расположения опор разные отрицательные моменты. Это ошибка?
У вас есть какие-нибудь вопросы?
Длина: 00:00:00 min
Длина: 02:50:31 min
Длина: 00:00:00 min
Длина: 00:00:58 min
Длина: 00:00:00 min
Длина: 00:07:36 min
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
При расчете железобетонных поверхностей составляющей внутренних сил ребер можно пренебречь в расчете по ПС 1г и в аналитическом методе расчета ПС 2г, поскольку эта составляющая уже учтена в расчете стержней. Dazu wird im Modul RF-BETON Flächen in den "Detaileinstellungen" die entsprechende Checkbox aktiviert. Wurden keine Rippen definiert, ist diese Funktion nicht zugänglich.
У относительно больших или относительно малых поверхностей может случиться то, что автоматически созданные значения результатов не соответствуют модели. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
Какая рекомендуемая настройка для распределения внутренних сил/напряжений в Навигаторе проекта - Экран?
Имеются ли в свободном доступе модели и презентации с информационного дня 2018 и можете ли вы их прислать мне?
В модуле RF-CONCRETE Surfaces я получаю по отношению к плечу рычага, которое почти равно нулю, довольно большое количество арматуры. Почему создается такое малое плечо внутренних сил?
При переходе от ручного определения областей армирования к автоматическому расположению арматуры в соответствии с окном 1.4, результат расчета деформаций отличается, хотя основная арматура не была изменена. В чем причина этого изменения?
Почему в распределении внутренних сил появляется прерывистый участок? В области опорной линии поперечная сила VEd демонстрирует скачок, который не кажется правдоподобным.
При сравнении расчета деформаций из дополнительного модуля RF-CONCRETE и другой расчетной программы я получаю разные результаты. В чем может быть причина?
