Odpověď:
Problém je v rozdíleném vyhlazení výsledků. Nyní máte nastavenou interpolaci po jednotlivých deskách, takže se hodnoty interpolují bez ohledu na přilehlou desku.
Průběh vnitřních sil/napětí

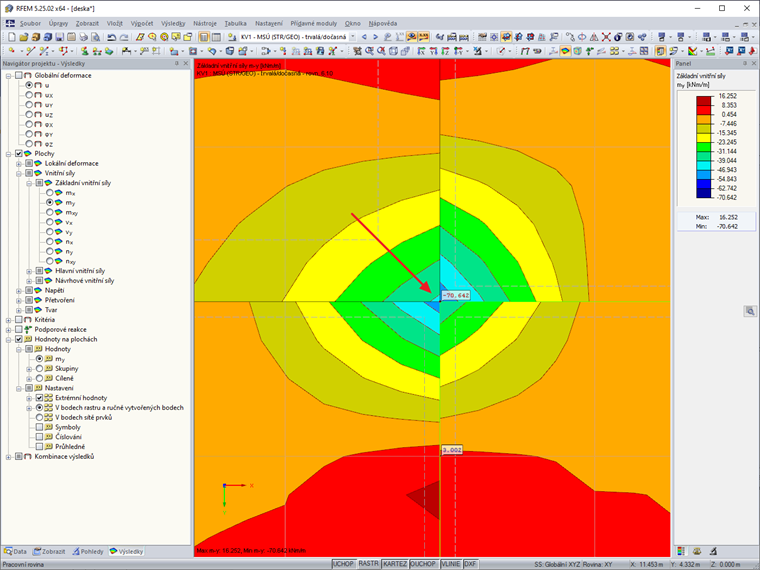

Čtyři desky identicky zatížené vykazují rozdílné záporné momenty v místě podepření. Jedná se o chybu?
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 02:50:31 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Databáze znalostí
Délka: 00:00:58 min
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
V přídavném modulu RF-/FOUNDATION Pro může uživatel libovolně nastavit podíl příznivého tlaku zeminy pomocí součinitele kred.
Při posouzení betonových ploch lze podíl žeber vnitřních sil pro výpočet MSÚ a pro analytickou metodu výpočtu MSP zanedbat, protože tato složka je již zohledněna při posouzení prutu. Pro tyto účely je v přídavném modulu RF‑CONCRETE Surfaces tlačítko „Detaily“ a odpovídající zaškrtávací políčko. Pokud nejsou žádná žebra definována, není tato funkce dostupná.
U relativně velkých nebo relativně malých ploch může dojít k tomu, že automaticky vytvořené hodnoty výsledků poměrově neodpovídají konstrukci. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Jaké je potřeba provést nastavení pro Navigátor projektu - Zobrazit pro průběh vnitřních sil/napětí?
Jsou modely a prezentace ze semináře z roku 2018 volně k dispozici a můžete mi je prosím poslat?
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
