Учёт эксцентриситета шва в RFEM 6

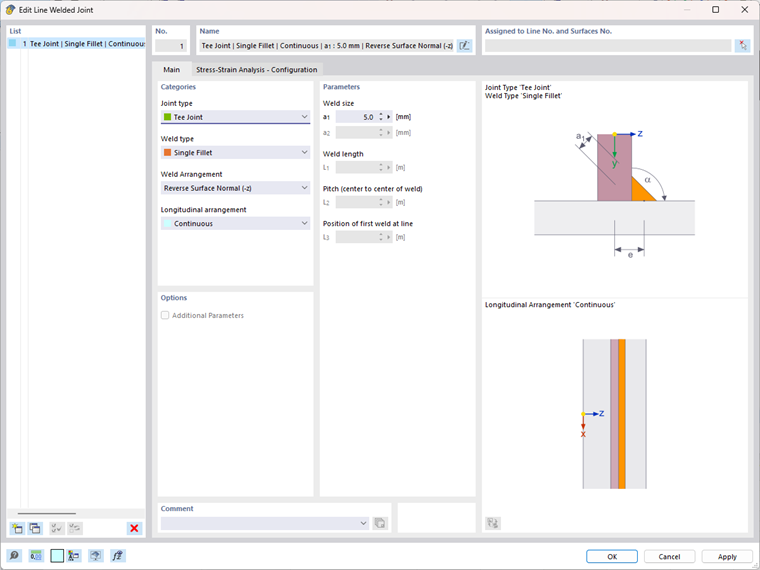

Можно ли учесть эксцентриситет несимметричных линейных швов при расчёте напряжений в RFEM 6?


Ответ:

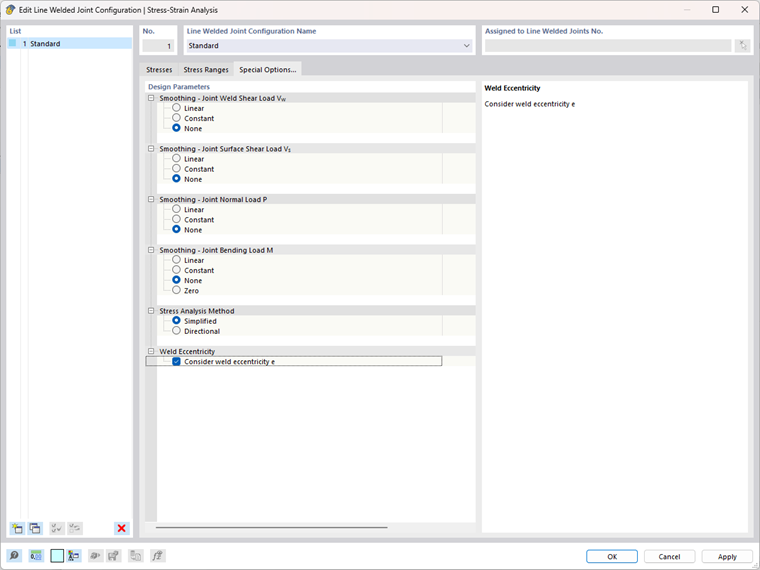

Да. Специальные параметры конфигураций линейных сварных соединений предоставляют возможность активировать учёт эксцентриситета сварного шва. Но это не всегда необходимо. Например, согласно норме EN 1993‑1‑8 [1], раздел 4.12, эксцентриситетом сварного шва можно пренебречь, если пустлотелый профиль соединён равномерно по всему периметру или если эксцентриситет приводит к увеличению сжимающих напряжений в корне сварного шва.


Автор

Д-р Бьен отвечает за разработку продуктов для стальных конструкций и оказывает техническую поддержку нашим клиентам.

Ссылки
  1. EN 1993-1-8 Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen. Beuth Verlag GmbH, Berlin, 2010
