Экспорт деформированной формы конструкции при CFD моделировании из RFEM в RWIND

Как можно в программе RWIND учесть деформированную форму конструкции?


Ответ:

Деформация конструкций, чувствительных к ветру, может существенно изменить аэродинамические характеристики. Деформированные формы часто имеют больше неровностей поверхности, что увеличивает сопротивление. Поток воздуха над объектом более плавный на обтекаемых поверхностях, в то время как деформированные или неровные формы, как правило, нарушают воздушный поток, создавая турбулентность.

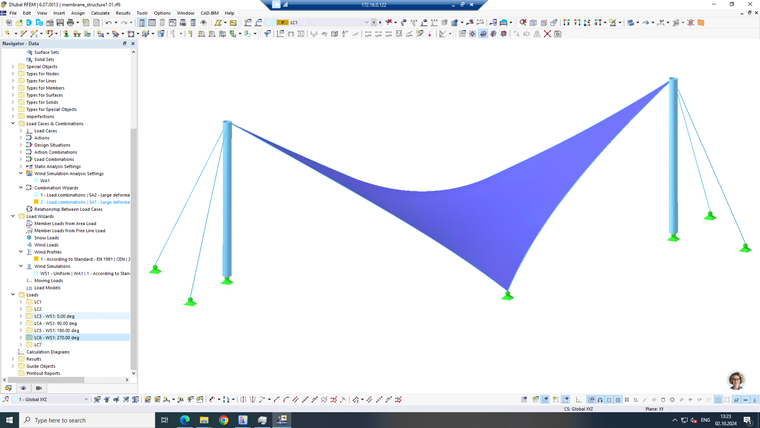

В качестве примера для представления текущей функции будет выбрана конструкция натяжной поверхности. Исходная форма после анализа поиска формы в RFEM 6 показана на рисунке 1.

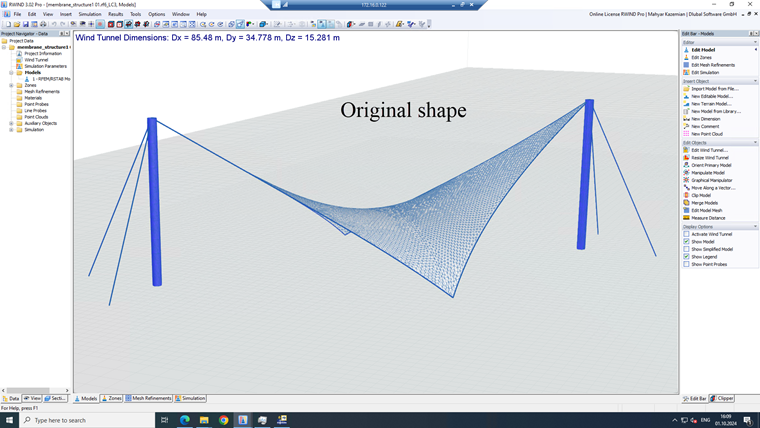

Исходную форму можно перенести в RWIND для моделирования ветра, как показано на рисунке 2.

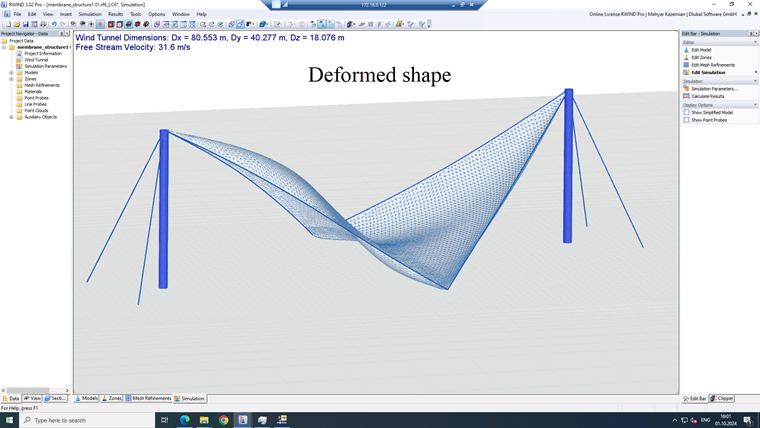

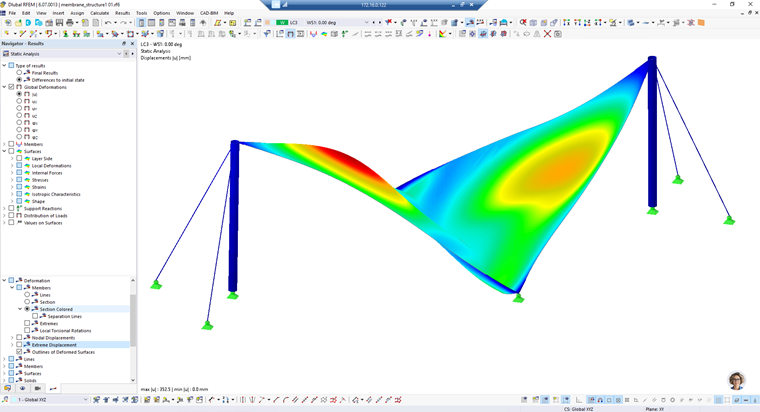

После моделирования с помощью вычислительной гидродинамики получена деформированная форма под действием ветровой нагрузки, представленная на рисунке 3.

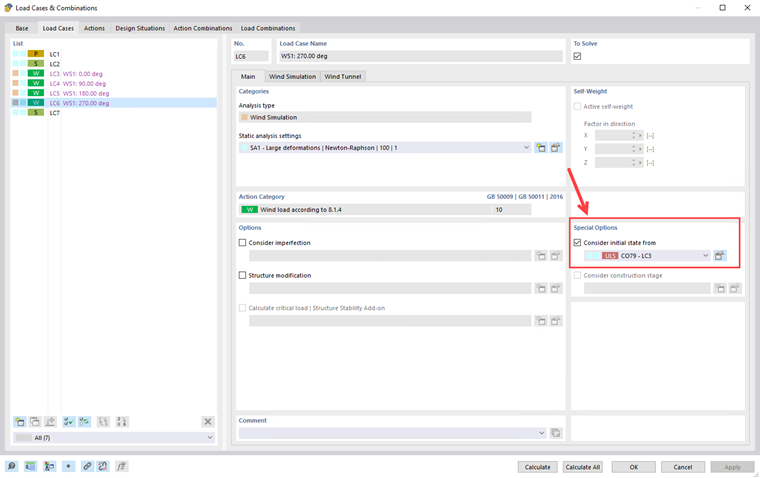

Рассматривая начальное состояние (рисунок 4), можно перенести деформированную форму предыдущего загружения в качестве начального состояния для соответствующего загружения в RWIND (рисунок 5).
