Resposta:
A deformação de estruturas sensíveis ao vento pode alterar significativamente as características aerodinâmicas. As formas deformadas geralmente têm mais irregularidades de superfície, aumentando a resistência. O fluxo de ar sobre um objeto é mais suave em superfícies aerodinâmicas, enquanto formas deformadas ou irregulares tendem a perturbar o fluxo de ar, criando turbulência.

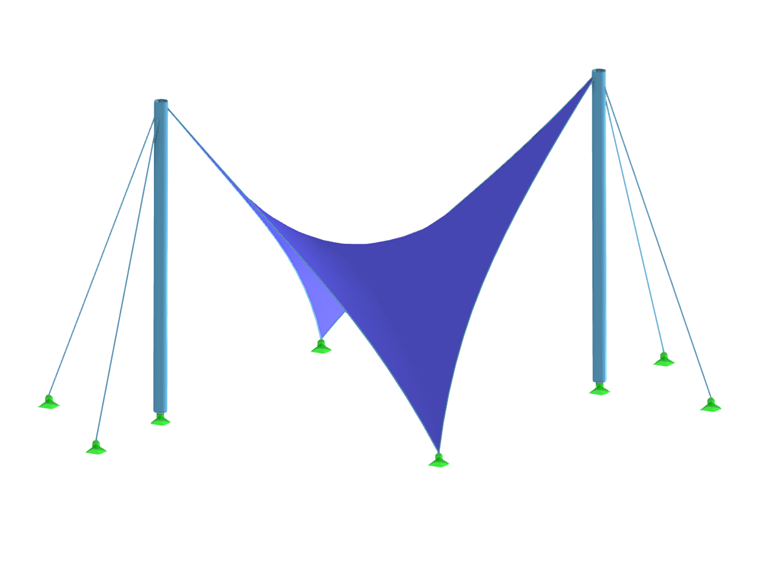

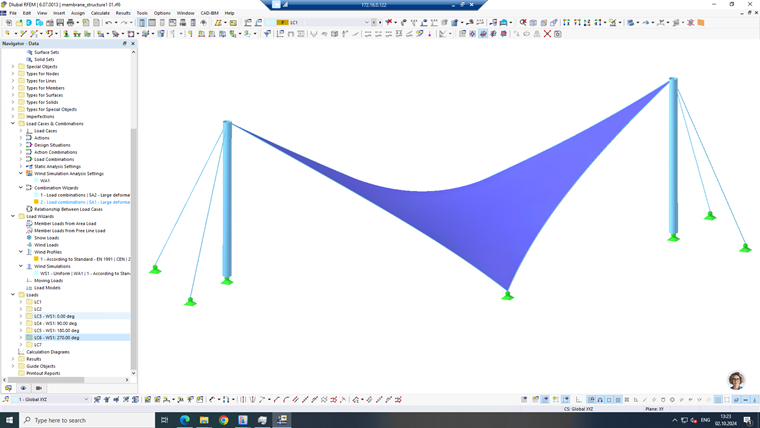

Uma estrutura de superfície tracionada é considerada como um estudo de caso para apresentar a funcionalidade atual. A forma original após a análise de form-finding no RFEM 6 é mostrada na imagem 1.

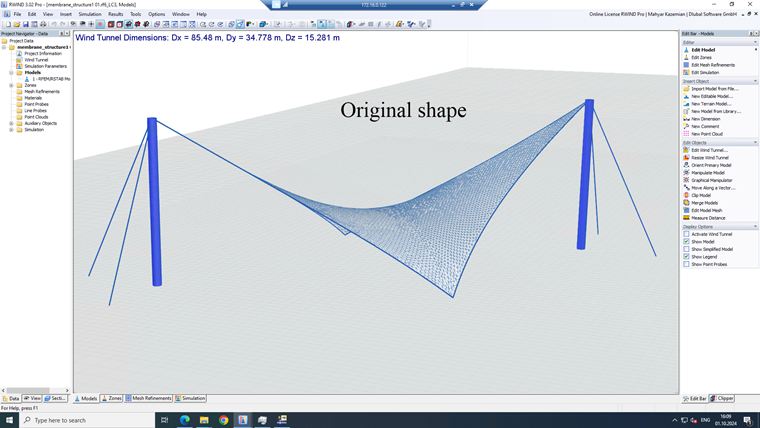

A forma original pode ser transferida para o RWIND para simulação de vento, conforme mostrado na imagem 2.

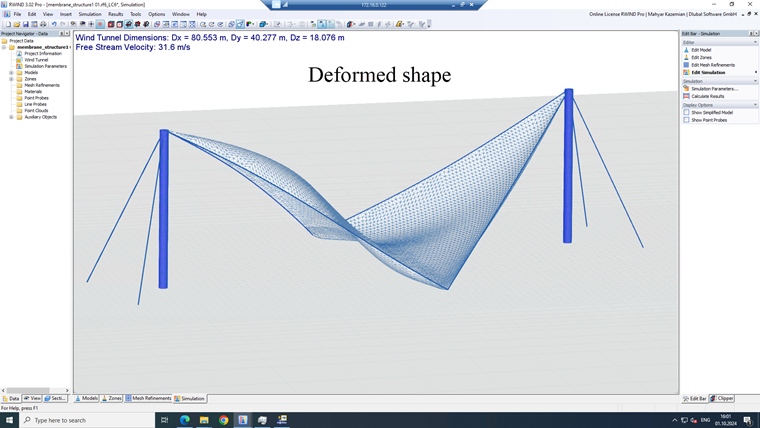

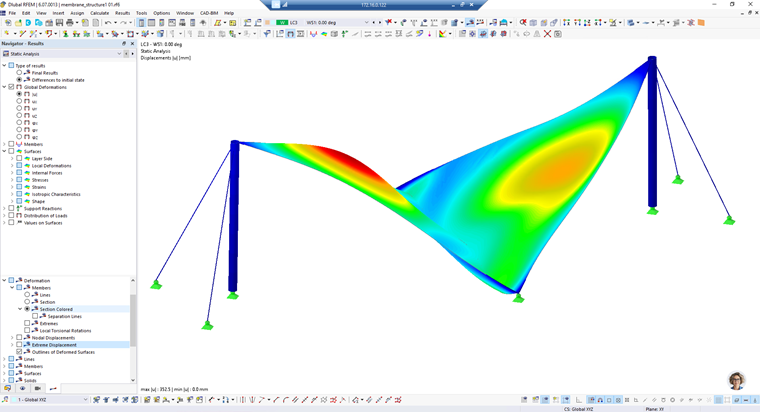

Após a simulação CFD, a forma deformada sob carga de vento é obtida na imagem 3.

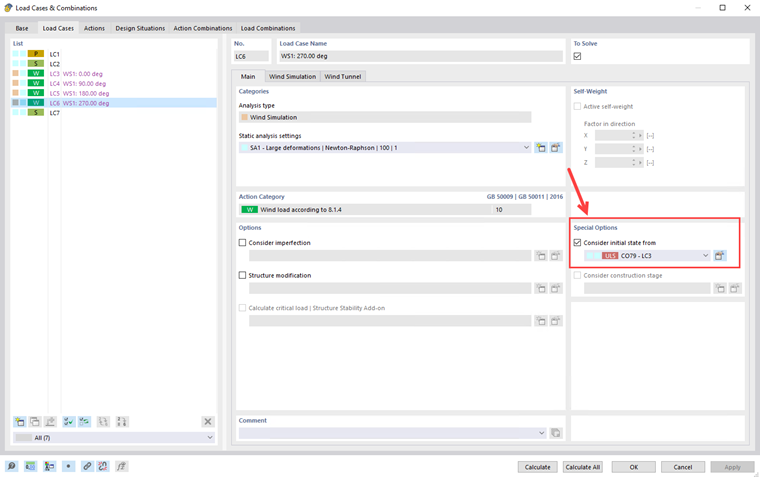

Ao considerar a condição inicial (imagem 4), é possível transferir a forma deformada do caso de carga anterior como estado inicial para o correspondente caso de carga no RWIND (imagem 5).
