Экспорт и импорт рабочих процессов между RFEM 6 и Tekla: данные модели и рабочие процессы

Какие данные могут быть переданы при экспорте и импорте между RFEM 6 и Tekla?


Ответ:

Tekla в RFEM 6

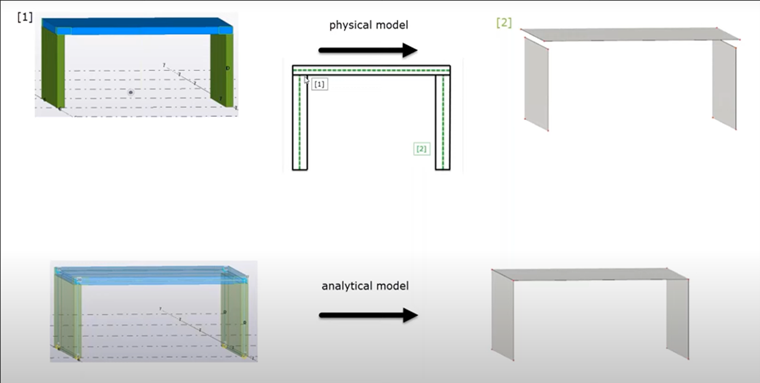

При экспорте из Tekla в RFEM 6 вы можете выбрать между экспортом физической модели или аналитической модели:
Физическая модель: экспортируется объёмная модель без учёта позиции осей. Хотя элементы визуально выглядят правильно, они не будут правильно соединены, что потребует значительных корректировок перед выполнением любого расчёта.
Экспортируемые данные:

  • Сечения
  • Материалы

Аналитическая модель: экспортируется каркасную модель с исправленной позицией осей, что обеспечивает соединение стержней и поверхностей по осевой линии. Эта модель должна быть создана в Tekla перед экспортом. Она может быть создана автоматически.
Экспортируемые данные модели:

  • Сечения
  • Материалы
  • Конечные условия стержней
  • Опоры
  • Загружения и сочетания нагрузок
  • Нагрузки

Опции экспорта:

  • Новая модель: открывает новый файл в RFEM 6 и импортирует модель из Tekla.
  • Перезаписать текущую модель: заменяет существующую модель RFEM 6 моделью из Tekla.

RFEM 6 в Tekla

При импорте модели из RFEM 6 в Tekla можно импортировать как физические, так и аналитические модели. Опцию "Импортировать аналитическую модель" можно снять, чтобы импортировать только физическую модель.
Импортируемые данные модели:

  • Сечения
  • Материалы

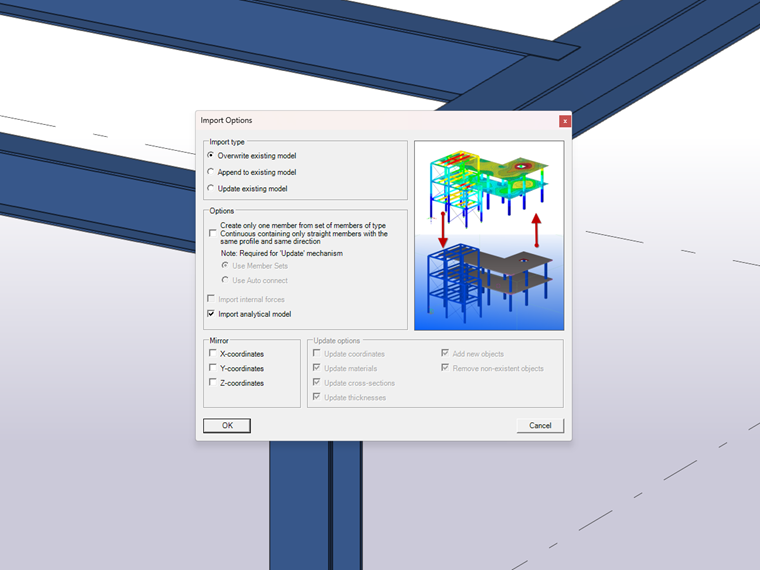

Опции импорта:

  • Перезапись: полностью очищает файл Tekla.
  • Добавление: добавляет новые стержни/поверхности и удаляет отсутствующие.
  • Обновление существующей модели: позволяет обновлять материалы, сечения, толщины и объекты, добавляя новые или удаляя несуществующие.
