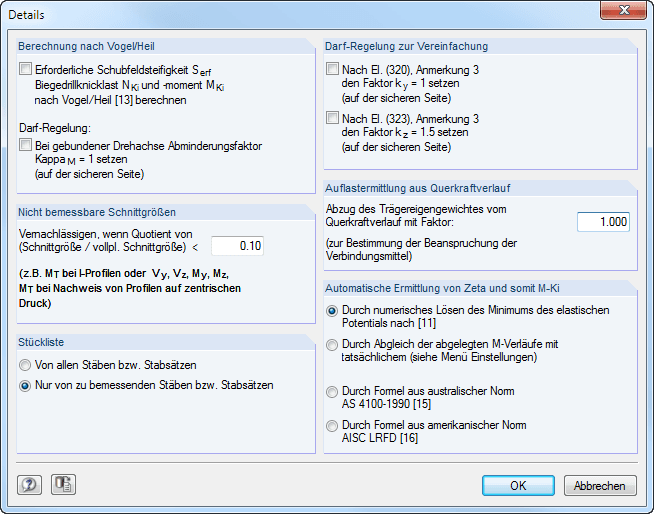

В модуле RF-/LTB расчет обычно выполняется по методу эквивалентного стержня согласно норме DIN 18800, часть 2. При этом, вы можете задать подробные настройки для расчета в отдельном диалоговом окне:
Расчет по методу Бёрд/Хейль
По желанию можно в программе применить также метод Берда/Хейля,
- требуемая жесткость на сдвиг Sreq
- нагрузка потери устойчивости плоской формы изгиба Nki
- критический момент потери устойчивости Mki
.
Данный метод пластически-пластического расчета действителен только для боковых и крутильных защемлений с простым изгибом с одновременным приложением нагрузки на верхнюю полку. Другие требования, которые должны быть выполнены, можно найти в руководстве по программе. В случае недопустимых условий (например, двухосного изгиба), RF-/LTB отображает соответствующее сообщение об ошибке. Кроме того, при наличии защемленной оси вращения может быть понижающий коэффициентκM для изгибающих моментов My равен 1,0.
Нерассчитываемые внутренние силы
Можно пренебречь нерассчитываемыми внутренними силами и, таким образом, исключить их из расчета, если частное внутренней силы и полностью пластической внутренней силы падает ниже определенного значения. Таким образом, можно пренебречь, например, небольшим моментом вокруг второстепенной оси, и избежать метода двухосного изгиба.
Допуск по норме DIN 18800, часть 2, элемент (320) и элемент (323)
Автоматическое определение ζ
Если вы хотите, чтобы коэффициент для определения идеального упругого критического момента Mcr определялся автоматически, то мы можем выбрать один из следующих типов:
- Численное решение упругого напряжения
- Сравнение эпюр моментов
- Австралийская норма AS 4100-1990
- Американская норма AISC LRFD
При выравнивании распределений моментов можно использовать базу данных, которая содержит более 600 распределений моментов в таблицах.
