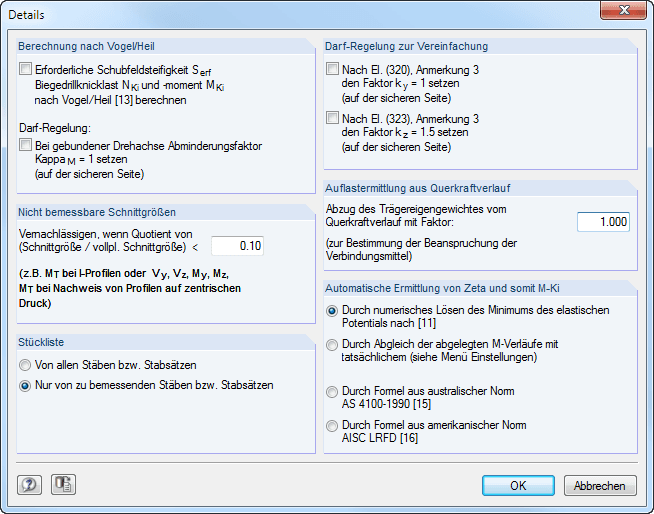

En RF-/LTB, el cálculo se realiza normalmente según el método de la barra equivalente según DIN 18800, parte 2. Sin embargo, puede especificar una configuración detallada extensa para el cálculo en un cuadro de diálogo separado:
Cálculo según Bird/Heil
Opcionalmente, es posible aplicar el método según Bird/Heil en el programa
- la rigidez a cortante necesariaSnec
- la carga de pandeo lateralNki
- el momento crítico de pandeoMki
.
Este método de cálculo plástico-plástico solo es válido para coacciones laterales y torsionales con flexión simple con introducción de carga simultánea en el ala superior. Se pueden encontrar más requisitos que se deben cumplir en el manual del programa. En caso de condiciones no válidas (por ejemplo, flexión biaxial), RF-/LTB muestra el mensaje de error correspondiente. Además, el coeficiente de reducciónκM para los momentos flectores My se puede establecer en 1.0 si está presente un eje de giro coaccionado.
Esfuerzos internos no calculables
Es posible omitir los esfuerzos internos no calculables y, por lo tanto, excluirlos del cálculo si el cociente del esfuerzo interno y el esfuerzo interno completamente plástico cae por debajo de un cierto valor. De esta forma, puede omitir, por ejemplo, un pequeño momento sobre el eje menor, evitando así el método para la flexión biaxial.
Tolerancia según DIN 18800, parte 2, elemento (320) y elemento (323)
Determinación automática de ζ
Si desea que el factor para la determinación del momento crítico elástico ideal Mcr se determine automáticamente, puede seleccionar uno de los siguientes tipos:
- Resolviendo el potencial elástico numéricamente
- Comparación de diagramas de momentos
- Norma australiana AS 4100-1990
- Norma estadounidense AISC LRFD
Al alinear las distribuciones de momentos, puede usar la biblioteca que contiene más de 600 distribuciones de momentos en tablas.
