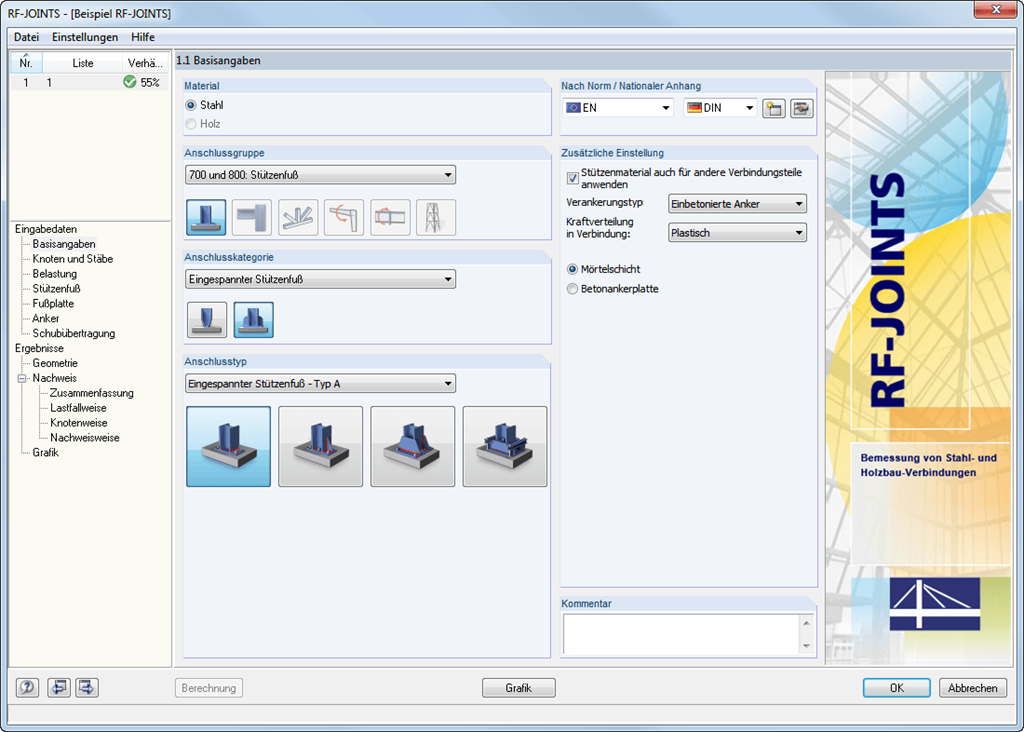

Категория шарнирных баз колонн предлагает четыре типа соединения опорной плиты:
- Простая база колонны
- База колонны с вутами
- База колонны для прямоугольных пустотелых профилей
- База колонны для круглых пустотелых профилей
В категории «Защемленный фундамент колонны» предусмотрены пять разных типов соединений двутавров:
- Плита базы без элементов жесткости
- Плита базы с элементами жесткости в центре полки
- Плита базы с элементами жесткости на обеих сторонах колонны
- Плита базы со швеллерами
- Стаканный фундамент
Опорная плита приваривается ко всей стальной колонне во всех соединениях. Соединение с анкерами устанавливаются в бетоне в фундамент. Можно выбрать типы анкеров M12- M42 из сталей марок 4.6 - 10.9. Верхняя и нижняя стороны анкеров могут быть выполнены с круглыми или угловыми листами для лучшего распределения нагрузки или анкеровки. Кроме того, можно применить прямоугольные или круглые стержни с резьбой на концах.
Материал и толщину раствора при заполнении швов, а также размеры и материал фундамента можно свободно регулировать. Кроме того, можно задавать край усиления базы колонны. Для лучшей передачи поперечной силы, можно разместить шпонку, работающую на срез (накладку) на нижней стороне базы плиты.
Поперечные силы передаются при помощи накладки, анкера или трения. Можно сочетать отдельные компоненты.
