Необходимо задать требуемые спектры реакций, ускорения или временные диаграммы. Динамические загружения определяют место и направление действия спектра реакций, а также время ускорений или возбуждения сила-время.
Временные диаграммы в сочетании со статическими нагрузками обеспечивают высокую гибкость. Для расчета изменений во времени, начальные деформации можно импортировать из любого загружения или сочетания нагрузок.
Проект заказчика
Функции продукта
Функции продукта
![Редукция здания до консольной конструкции. Отдельные точки массы представляют собой перекрытия. Прогиб от нормальных сжимающих сил, показанных в (a), (b) преобразуется в эквивалентные моменты смещения или поперечные силы [2]]](/ru/webimage/009762/467694/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Благодаря интеграции RF-/DYNAM Pro в RFEM/RSTAB, можно включать численные и графические результаты из RF-/DYNAM Pro - Forced Vibrations в общий протокол результатов. Кроме того, все функции RFEM доступны для графической визуализации.
Результаты анализа изменений во времени отображаются на мониторе времени. Все результаты отображаются в виде функции времени. Числовые значения можно экспортировать в MS Excel.
В случае анализа изменений во времени, вы можете экспортировать результаты отдельных шагов времени или отфильтровать наиболее неблагоприятные результаты всех шагов времени.
В результате анализа спектра реакций создаются расчетные сочетания. Внутренне модальные составляющие и направленные компоненты сейсмических воздействий объединяются.
Расчёт изменений во времени выполняется с помощью модального анализа или линейного неявного анализа Ньюмарка. Расчет изменений во времени в этом дополнительном модуле ограничен линейными системами. Хотя модальный анализ представляет собой быстрый алгоритм, для обеспечения требуемой точности результатов необходимо использовать определённое количество собственных чисел.
Неявный анализ Ньюмарка - это очень точный метод, независимо от количества используемых собственных чисел, но он требует для расчета достаточных небольших шагов по времени. Для анализа спектра реакций, промежуточно вычисляются эквивалентные статические нагрузки. Затем выполняется линейный статический расчет.

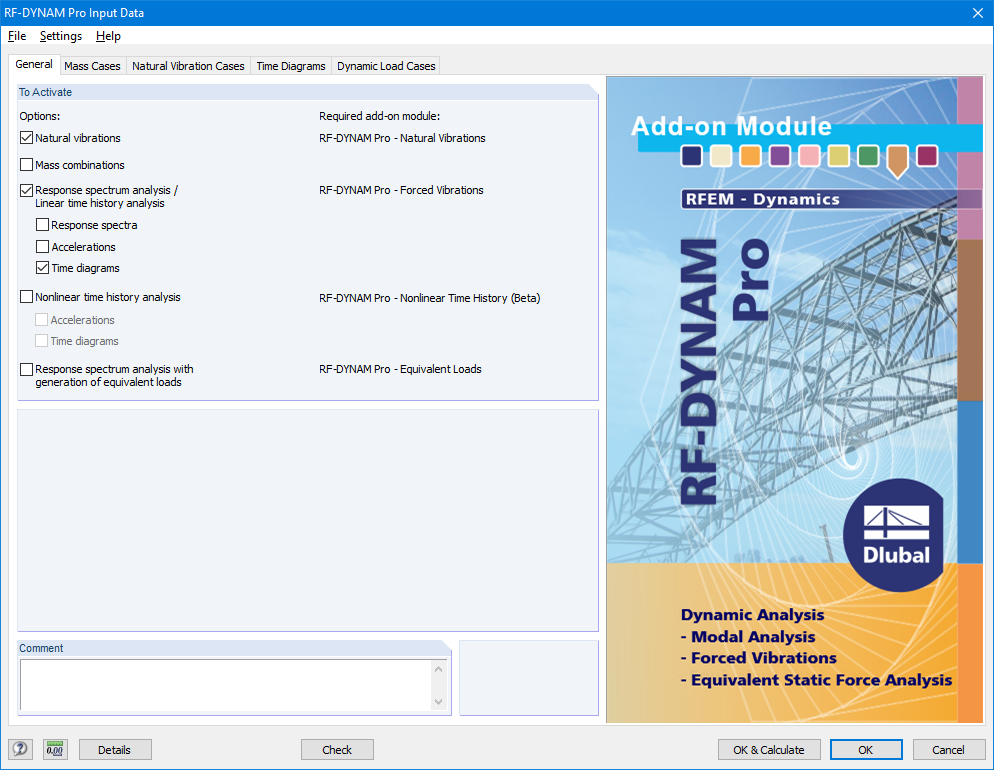

Необходимо задать требуемые спектры реакций, ускорения или временные диаграммы. Динамические загружения определяют место и направление действия спектра реакций, а также время ускорений или возбуждения сила-время.
Временные диаграммы в сочетании со статическими нагрузками обеспечивают высокую гибкость. Для расчета изменений во времени, начальные деформации можно импортировать из любого загружения или сочетания нагрузок.
