RF-/DYNAM Pro - Forced Vibrations | Entrada

Es necesario introducir los espectros de respuesta, diagramas de aceleración-tiempo o de fuerza-tiempo requeridos. Los casos de carga dinámicos definen la posición y dirección donde actúan los espectros de respuesta y los diagramas de aceleración-tiempo o fuerza-tiempo.

Los diagramas de tiempos se combinan con casos de carga estáticos, lo que proporciona una gran flexibilidad. Para el análisis del dominio del tiempo, se puede importar una deformación inicial desde cada caso o combinación de carga.

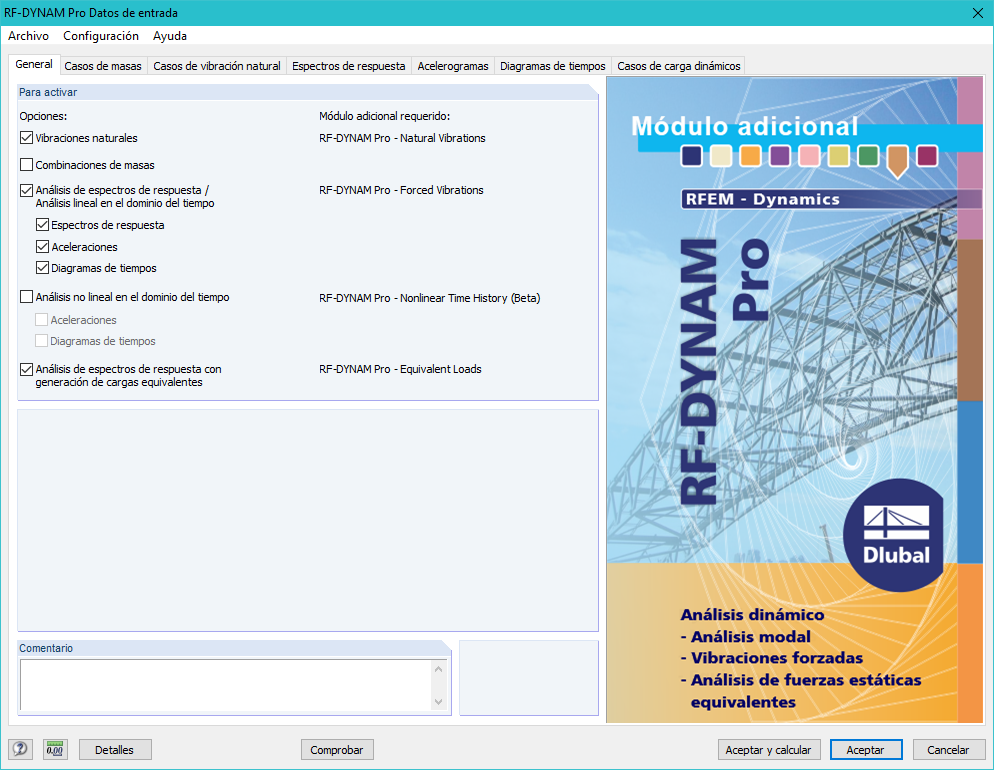

Allgemeine Angaben
