RX-TIMBER Column | Результаты

В модуле RX-TIMBER Column можно задать следующие характеристики для расчета:

• Выбор типа расчета для выполнения (ПС 1г, ПС 2г, огнестойкость)
• Выбор отображения опорных реакций и деформаций
• Определение параметров для расчета на огнестойкость в соответствии с упрощенным методом

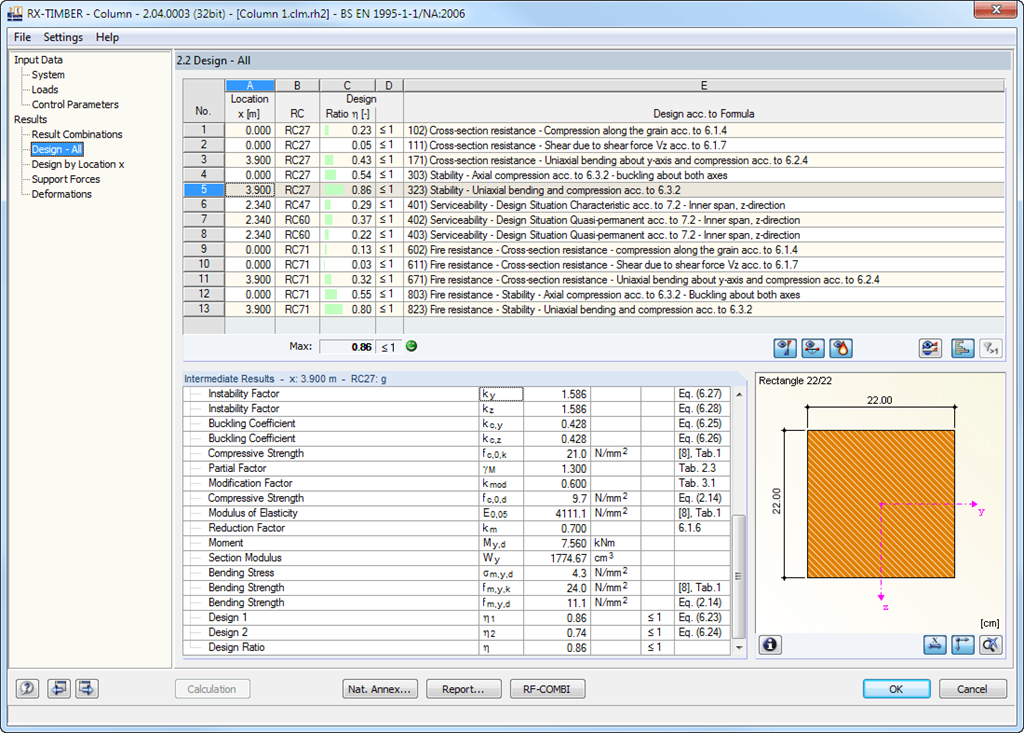

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям.

Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Кроме того, можно изобразить распределение результатов для каждого x-разреза колонны. Таким образом, можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Можно выбрать, какие данные расчета будут включены в распечатку.

Существует множество способов моделирования колонн. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически. Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны различные классы прочности, согласно соответствующему стандарту, для дощатоклееной древесины, а также лесоматериалов из тополя и хвойных пород.

Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных. Расчетные случаи можно контролировать графически, они автоматически объединяются в сочетания нагрузок.
