RX-TIMBER Purlin | Результаты

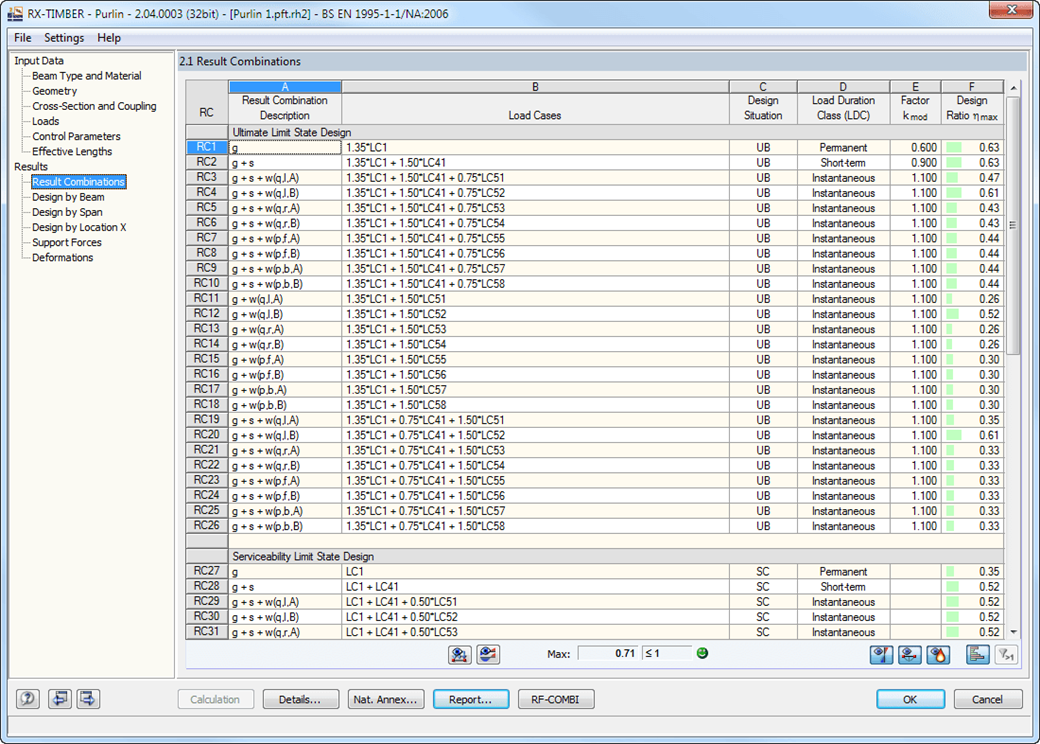

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты по предельным состояниям отображаются на стержнях и соответствующих крепежных элементах. Таким образом, можно проследить каждое значение, выбранное для расчета. Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.

Существует множество способов моделирования балок. Тип кровли определяет точное расположение прогонов для генерирования ветра и снега.

Доступны два типа балок: неразрезная балка и прогоны. При выборе неразрезной балки, можно задать несколько условий шарнира балки. При выборе прогонов, невозможно изменить условия шарнира. В этом случае в расчете учитывается двойное сечение в зоне соединения. Кроме того, в настройках прогонов доступно также несколько соединительных элементов:

• Гвозди (предварительно просверленные/не просверленные)
• Кольцевые и пластинчатые соединительные элементы и болты
• Резьбовое соединение с системой крепления WT от SFS intec
• Пользовательская спецификация с использованием нормативной прочности

Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны все классы материалов, указанные в EC 5, для дощатоклееной древесины, лесоматериала лиственных и хвойных пород. Кроме того, у вас есть возможность создавать класс прочности с пользовательскими характеристиками материала и, таким образом, расширять библиотеку.Обширная и расширяемая база данных материалов может быть использована для ввода постоянных нагрузок (например, конструкции кровли).

Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. С помощью щелчка мыши по информационной кнопке Вы можете отобразить карту ветровых и снеговых зон для соответствующей страны. Выбор соответствующей зоны осуществляется с помощью двойного нажатия кнопки мыши. Расчетные варианты нагрузки можно проверить графически.

Спецификации нагрузок также можно задать вручную. В соответствии с генерированными нагрузками, программа автоматически в фоновом режиме создает сочетания для предельного состояния по прочности, предельного состояния по пригодности к эксплуатации и для расчета огнеупорности.

Во время расчета анализируется растяжение и сжатие вдоль волокон, изгиб, изгиб и растяжение/сжатие, а также сдвиг в результате действия поперечной силы с кручением и без кручения. Анализ выполняется на уровне значений расчетных напряжений. Если элементы конструкций с риском потери устойчивости рассчитаны по методу эквивалентного стержня, то программа учитывает осевое сжатие, изгиб со сжимающей силой или без нее, а также изгиб и растяжение.

Прогиб в характерных и квази-постоянных ситуациях расчета определяется для внутренних пролетов и консолей. Отдельные расчетные состояния допускают гибкий анализ особых воздействий, а также индивидуальную проверку устойчивости. Тип расчета, который будет выполнен, можно задать в окне Контрольные параметры.
