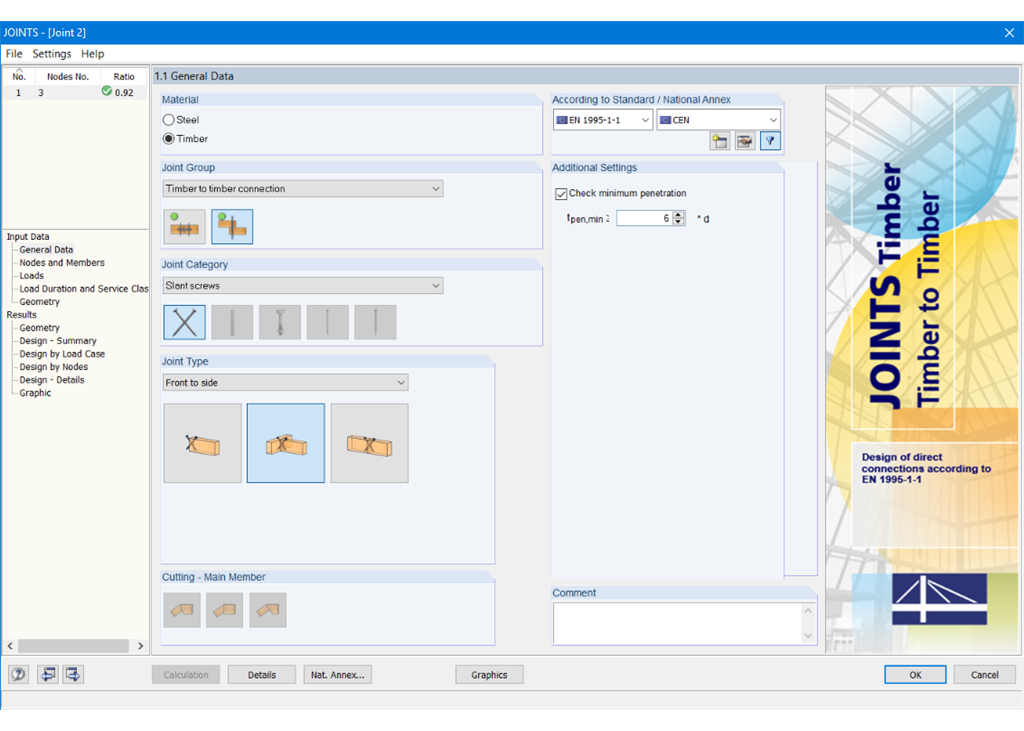

Сначала выберем тип соединения и норматив расчета.
Соединяемые стержни импортируются из модели RFEM/RSTAB. Дополнительный модуль автоматически проверяет выполнение всех геометрических условий.
Нагрузки также импортируются автоматически из RFEM/RSTAB. В окне Геометрия задаются параметры шурупов (диаметр, длина, угол и т.д.).
База знаний
Функции продукта
Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других окнах результатов можно увидеть все основные подробности расчета.
Размеры, характеристики материалов и сварные швы, важные для конструкции соединения, изображаются сразу же и могут быть распечатаны напрямую. Аналогично, включается экспорт в файл DXF. Соединения можно визуализировать в модуле RF-/JOINTS Timber - Timber to Timber, а также в RFEM/RSTAB.
Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.
Изображаются следующие результаты расчета:
Сначала выберем тип соединения и норматив расчета.
Соединяемые стержни импортируются из модели RFEM/RSTAB. Дополнительный модуль автоматически проверяет выполнение всех геометрических условий.
Нагрузки также импортируются автоматически из RFEM/RSTAB. В окне Геометрия задаются параметры шурупов (диаметр, длина, угол и т.д.).
