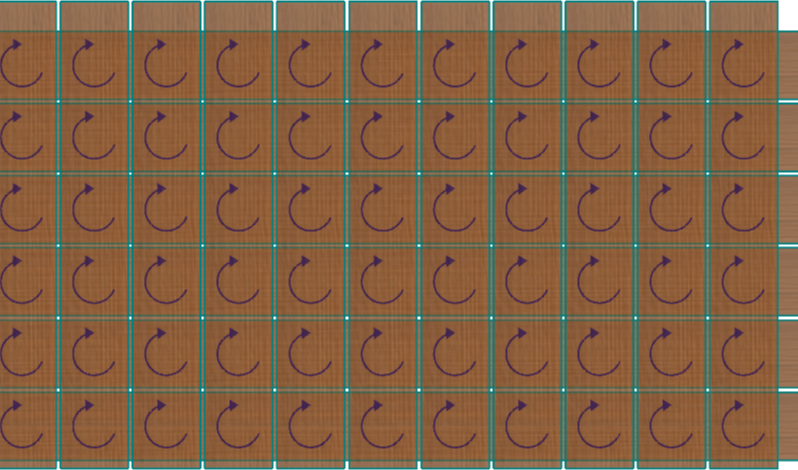

В дополнительном модуле RF-LAMINATE программы RFEM можно выполнять расчет касательных напряжений при кручении в суперпозиции значений сечений нетто и брутто. Расчет выполняется отдельно в направлениях x и y. Сначала проверяются нагрузки в точках пересечения панелей из поперечно-клеёной древесины.
Расчет на кручение в RF-LAMINATE
У вас есть какие-нибудь вопросы?
Длина: 00:00:00 min
Проект заказчика
Длина: 00:00:10 min
Общие сведения
Длина: 00:00:15 min
Длина: 00:01:58 min
Проект заказчика
Длина: 00:00:11 min
Длина: 00:01:20 min
Длина: 00:03:05 min
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Kmod_Enginyeria_en_Fusta_SL_(1).png?mw=350&hash=d95479f00ad156f3c1ce7fa9e5215ddc8ffa68a0)
Dlubal_KohlA_]_LI.jpg?mw=350&hash=3003b9f714a1214f2653bd7cb04e79f76b1a12ed)
Кроме определения значений нагрузок, в расчете деревянных конструкций необходимо учесть особенности сочетаемости нагрузок. В отличие от металлоконструкций, у которых наибольшее нагружение включает в себя все неблагоприятные воздействия на конструкцию, у деревянных конструкций значения прочности зависят от продолжительности нагружения и влажности древесины. Кроме того, особые характеристики нужно учитывать и в расчете на предельное состояние по пригодности к эксплуатации. Какое влияние это оказывает на расчет деревянных конструкций и как выполнить расчет в программах RSTAB и RFEM поясняется в данной статье.
В качестве альтернативы методу эквивалентных стержней, в этой статье описывается, как определить внутренние силы стены, подверженной потере устойчивости, по методу второго порядка с учетом несовершенств, а затем выполнить расчет сечения на изгиб и сжатие.
В общем случае, можно проектировать конструктивные элементы из кросс-ламинированной древесины в дополнительном RF-LAMINATE. Поскольку расчет представляет собой чистый анализ упругих напряжений, необходимо дополнительно рассмотреть проблемы устойчивости (потерю устойчивости при изгибе и потерю устойчивости плоской формы изгиба).
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
.png?mw=350&hash=f2446d65fd4147557356c314f9fd8b1f6d59469b)
.jpg?mw=350&hash=24645a4fcd40b5431f6a94af70c619226431bae0)
_.jpg?mw=350&hash=29aaccbddc2c98f2bfb3b2c0b0a0393b30f3224b)
В дополнительном модуле RF-LAMINATE программы RFEM можно выполнять расчет касательных напряжений при кручении в суперпозиции значений сечений нетто и брутто. Расчет выполняется отдельно в направлениях x и y. Сначала проверяются нагрузки в точках пересечения панелей из поперечно-клеёной древесины.
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
Можно ли в программе RFEM 5 или RSTAB 8 рассчитывать дощатоклеёный брус?
Как рассчитать составную деревянно-бетонную плиту перекрытия из кросс-ламинированной древесины?
Можно ли в дополнительном модуле RF-LAMINATE сохранить многослойную конструкцию плит из кросс-ламинированной древесины от конкретного производителя?
Как можно в модуле RF‑LAMINATE отобразить на графике направление основных опор?
Можно ли в dopolnitelínom модуле RF‑LAMINATE создать второй расчетный случай?
Почему при расчете в дополнительном модуле RF-LAMINATE прочность всегда уменьшается на значение kmod равное 0,6 даже тогда, когда в модели заданы сочетания нагрузок с переменными нагрузками?
