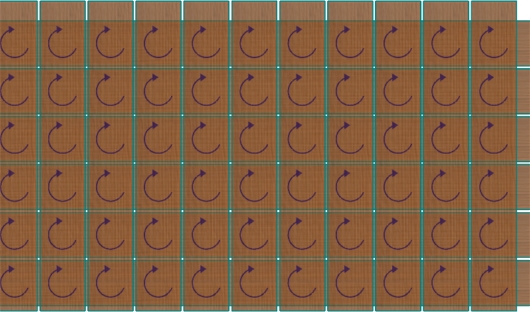

En el módulo adicional RF-LAMINATE para RFEM, se pueden calcular las tensiones tangenciales de torsión con la superposición de los valores de la sección neta y bruta. El cálculo se realiza por separado en la dirección x e y. También se calculan las cargas en los puntos de intersección de los paneles de madera contralaminada.
Análisis de torsión en RF-LAMINATE
