Расчёт стадий строительства (CSA) | Ввод стадий строительства

Аддон Расчёт стадий строительства (CSA) позволяет рассчитывать конструкции, состоящие из стержней, поверхностей и тел в программе RFEM 6 с учётом конкретных стадий строительства, связанных с процессом строительства. Это важно, поскольку здания возводятся не сразу, а путем постепенного объединения отдельных конструктивных компонентов. Отдельные этапы, на которых к зданию добавляются конструктивные элементы и нагрузки, называются стадией строительства, а сам процесс называется процессом строительства.

Таким образом, окончательное состояние конструкции доступно после завершения процесса строительства, то есть когда пройдены все стадии строительства. Для некоторых конструкций влияние процесса строительства (то есть, всех отдельных стадий строительства) может быть значительным, и его следует учитывать во избежание ошибок в расчёте. Общее описание аддона CSA можно найти в статье Базы знаний «Учет стадий строительства в RFEM 6» .

Расчёт сложных конструкций методом конечных элементов обычно выполняется для всей модели. Однако возведение таких конструкций это процесс с несколькими стадиями, в котором окончательная форма здания создается путем объединения отдельных конструктивных компонентов. Во избежание ошибок при расчёте всей модели, необходимо учитывать влияние процесса строительства. В RFEM 6 это возможно с помощью аддона Расчёт стадий строительства (CSA).

В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.

По сравнению с дополнительным модулем RF- STAGES (RFEM 5) в расчёт стадий строительства (CSA)]] для RFEM 6 были добавлены следующие новые функции:

• Учёт стадий строительства на уровне RFEM
• Интеграция расчёта стадии строительства в комбинаторику RFEM
• Поддержка дополнительных конструктивных элементов, таких как линейные шарниры
• Анализ альтернативных процессов строительства в модели
• Реактивация элементов

• Простое задание стадий строительства в конструкции RFEM, включая визуализацию
• Добавление, удаление, изменение и повторная активация элементов стержней, поверхностей и тел, а также их свойств (например, шарниров стержней и линий, степеней свободы для опор и т. д.)
• Автоматическая и ручная комбинаторика с сочетаниями нагрузок на отдельных стадиях строительства (например, для учёта монтажных нагрузок, монтажных кранов и других нагрузок)
• Учет нелинейных эффектов, таких как выход из работы растянутого стержня или нелинейные опоры
• Взаимодействие с другими аддонами, такими как z. B. Нелинейная работа материала, Устойчивость конструкции, -rstab-9/additional-analyses/form-finding/form-finding и т.д.
• Изображение результатов в цифровом и графическом виде для отдельных стадий строительства
• Подробный протокол результатов со всеми данными по моделям и нагрузкам для каждой стадии строительства

Вы создали всю конструкцию в RFEM? Отлично, теперь можно придать отдельные конструктивные элементы и загружения соответствующим стадиям строительства. Например, на каждой стадии строительства можно изменить определения высвобождений стержней и опор.

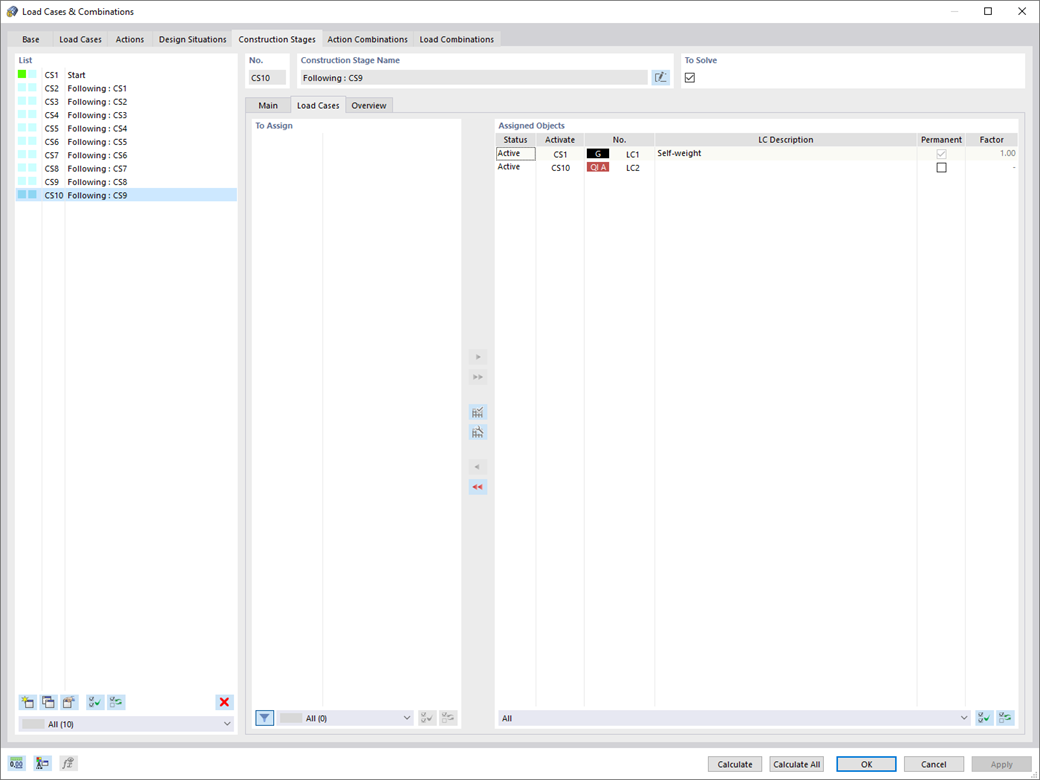

Таким образом, вы можете моделировать изменения конструкции, которые происходят во время постепенной заливки мостовых балок или во время монтажа колонн. Затем придайте загружения, созданные в RFEM, к стадиям строительства как постоянные или непостоянные нагрузки.

Знаете ли вы, что...? Комбинаторика позволяет накладывать постоянные и непостоянные нагрузки в сочетаниях нагрузок. Таким образом, вы можете определить максимальные внутренние силы для различных положений крана или учесть временные монтажные нагрузки, доступные только на одной стадии строительства.
