Analyse von Bauzuständen (CSA) | Eingabe der Bauzustände

Das Add-On Analyse von Bauzuständen (CSA) ermöglicht die Bemessung von Stab-, Flächen- und Volumentragwerken in RFEM 6 unter Berücksichtigung spezifischer Bauzustände, die mit dem Bauablauf verbunden sind. Dies ist insofern wichtig, da Gebäude nicht auf einmal, sondern durch schrittweises Zusammenfügen einzelner Bauteile errichtet werden. Als Bauzustände bezeichnet man die einzelnen Schritte, in denen das Gebäude mit Strukturelementen versehen und belastet wird, während der gesamte Prozess als Bauprozess bezeichnet wird.

Somit liegt der Endzustand des Bauwerks nach Abschluss des Bauprozesses vor, also alle Bauzustände. Bei einigen Bauwerken könnte der Einfluss des Bauprozesses (also aller einzelnen Bauphasen) erheblich sein und sollte berücksichtigt werden, damit Fehler in der Berechnung vermieden werden. Ein allgemeiner Überblick zum Add-On Analyse von Bauzuständen (CSA) findet sich im Knowledge Base-Artikel "Berücksichtigung von Bauzuständen in RFEM 6".

Die Berechnung komplexer Strukturen mittels Finite-Elemente-Software erfolgt in der Regel am Gesamtmodell. Der Bau solcher Bauwerke ist jedoch ein mehrstufiger Prozess, bei dem der Endzustand des Gebäudes durch die Kombination der einzelnen Bauteile erreicht wird. Um Fehler bei der Berechnung von Gesamtmodellen zu vermeiden, muss der Einfluss des Bauablaufs berücksichtigt werden. In RFEM 6 ist dies mit dem Add-On Analyse von Bauzuständen (CSA) möglich.

In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.

Im Vergleich zum Zusatzmodul RF-STAGES (RFEM 5) sind im Add-On Analyse von Bauzuständen (CSA) für RFEM 6 folgende neuen Features hinzugekommen:

• Berücksichtigung der Bauzustände auf RFEM-Ebene
• Integration der Bauzustandsanalyse in die Kombinatorik in RFEM
• Zusätzliche Strukturelemente, wie z. B. Liniengelenke, werden unterstützt
• Untersuchung alternativer Bauabläufe in einem Modell
• Reaktivieren von Elementen

• Einfache Definition von Bauzuständen in der RFEM-Struktur mit Visualisierung
• Hinzufügen, Entfernen, Modifizieren und Reaktivieren von Stab-, Flächen- und Volumenelementen und deren Eigenschaften (z. B. Stab- und Liniengelenke, Freiheitsgrade für Lager usw.)
• Automatische und manuelle Kombinatorik mit Lastkombinationen in den einzelnen Bauzuständen (z. B. zur Berücksichtigung von Montagelasten, Montagekranen etc.)
• Berücksichtigung nichtlinearer Effekte wie Zugstabausfall oder nichtlinearen Lagern
• Interaktion mit anderen Add-Ons, wie z. B. Nichtlineares Materialverhalten, Strukturstabilität, Formfindung usw.
• Ergebnisdarstellung numerisch und grafisch für einzelne Bauzustände
• Detailliertes Ausdruckprotokoll mit Dokumentation sämtlicher Struktur- und Lastangaben für jede Bauphase

Sie haben die gesamte Struktur in RFEM erstellt? Sehr gut, nun ordnen Sie die einzelnen Bauteile sowie Lastfälle den entsprechenden Bauzuständen zu. Dabei können Sie in den jeweiligen Bauzuständen beispielsweise die Gelenkdefinitionen von Stäben und Lagern modifizieren.

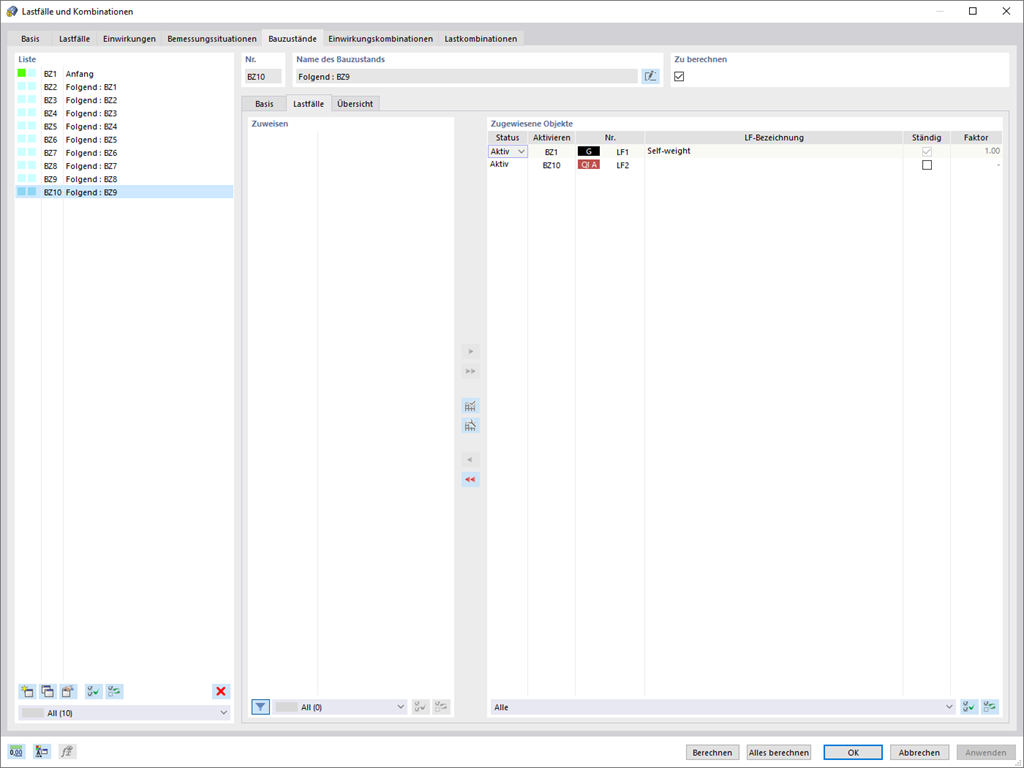

Modellieren Sie damit Systemänderungen, wie diese z. B. beim abschnittsweisen Verguss von Brückenträgern oder Stützensenkungen vorkommen. Anschließend ordnen Sie die in RFEM erstellten Lastfälle den Bauzuständen als ständige oder nicht-ständige Last zu.

Wussten Sie schon? Die Kombinatorik ermöglicht es Ihnen, die ständigen und nicht-ständigen Lasten in Lastkombinationen zu überlagern. So ist es Ihnen z. B. möglich, die maximalen Schnittgrößen aus verschiedenen Kranstellungen zu ermitteln oder nur in einem Bauzustand vorhandene Montagelasten zu berücksichtigen.
