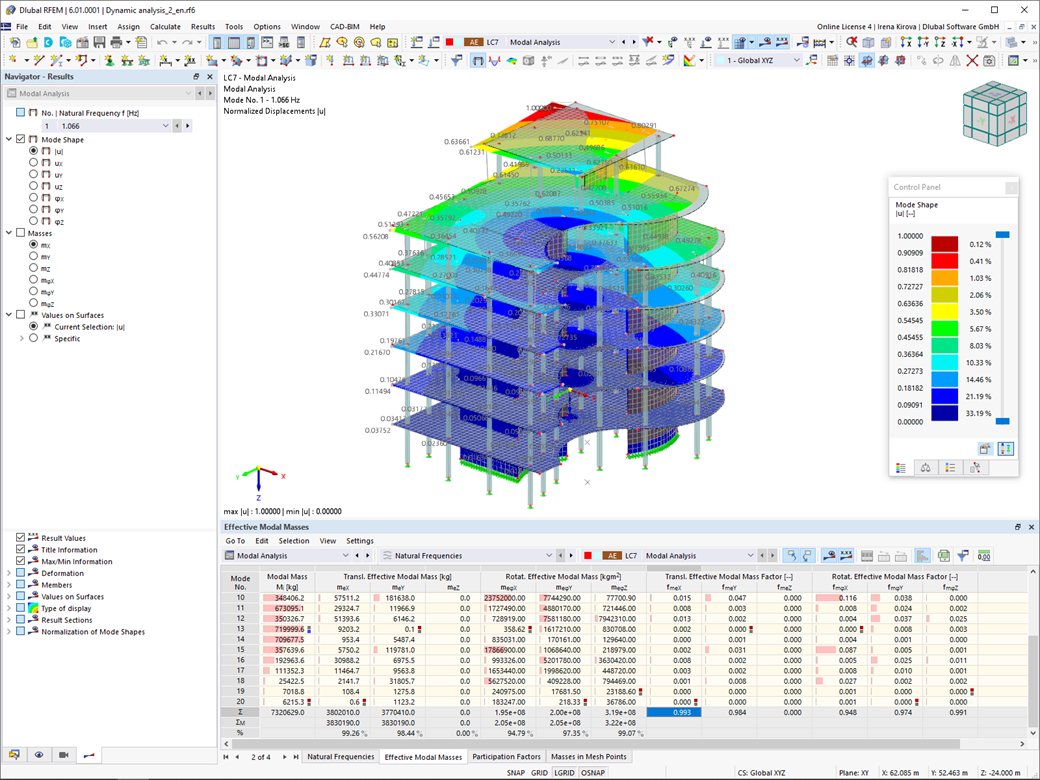

Как только программа завершит расчет, будут выведены собственные числа, собственные частоты и периоды. Эти окна результатов интегрированы в основную программу RFEM/RSTAB. Вы можете найти все формы колебаний конструкции в таблицах, а также иметь возможность изобразить их графически или анимировать.
Все таблицы результатов и графика являются частью протокола результатов RFEM/RSTAB. Таким образом, гарантируется чёткая и наглядная документация. Также можно экспортировать таблицы в MS Excel.
Функции продукта
Функции продукта
Функции продукта
Вы уже открыли для себя табличный и графический вывод масс в точках сетки? Да, это один из результатов модального анализа в RFEM 6. Таким образом, можно проверить импортированные массы, которые зависят от различных настроек модального анализа. Их можно отобразить во вкладке Массы в точках сетки в таблице Результаты. В таблице представлен обзор следующих результатов: Масса - поступательное направление (mX, mY, mZ ), Масса - направление вращения (mφX, mφY, mφZ ) и Сумма масс. Хотите ли вы провести графическую оценку как можно быстрее? Затем можно графически изобразить массы в точках сетки.
Как вы уже 'знали, результаты загружений Модального анализа отображаются в программе после успешного вычисления. Таким образом, можно сразу увидеть первую собственную форму либо графически, либо в качестве анимации. Также можно легко настроить отображение стандартизации собственных форм. Сделайте это прямо в навигаторе результатов, где у вас есть один из четырех вариантов визуализации форм колебаний, доступных для выбора:
Подробное объяснение стандартизации собственных форм можно найти в онлайн-руководстве {%/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6-rstab-9-dynamic-analysis/002198 ]].
Хотите учесть, кроме статических нагрузок, также другие нагрузки в качестве масс? Программа позволяет это выполнять для узловых, стержневых, линейных и поверхностных нагрузок. Для этого при задании требуемой нагрузки нужно выбрать тип нагрузки Масса. Определите для данных нагрузок массу или компоненты массы в направлениях X, Y и Z. Для узловых масс у вас есть дополнительная возможность указать также моменты инерции X, Y и Z, чтобы смоделировать более сложные точки массы.
Часто приходится пренебрегать массами. Это особенно тот случай, когда вы хотите использовать результаты модального анализа для сейсмического расчёта. Потому для расчета требуется 90% эффективной модальной массы в каждом направлении. Таким образом, можно пренебречь массой во всех неподвижных узловых и линейных опорах. Программа автоматически деактивирует связанные массы.
Также можно вручную выбрать объекты, массами которых необходимо пренебречь для модального анализа. Мы показали последний на изображении для лучшего вида. Выполняется пользовательский выбор, и объекты со соответствующими компонентами масс выбираются без учета масс.
