Analisi modale | Risultati

Non appena il programma ha completato il calcolo, vengono elencati gli autovalori, le frequenze naturali e i periodi. Queste finestre dei risultati sono integrate nel programma principale RFEM/RSTAB. È possibile trovare tutte le forme modali della struttura nelle tabelle e avere anche un'opzione per visualizzarle graficamente e animarle.

Tutte le tabelle dei risultati e i grafici fanno parte della relazione di calcolo di RFEM/RSTAB. In questo modo, è possibile garantire una documentazione chiaramente organizzata. È anche possibile esportare le tabelle in MS Excel.

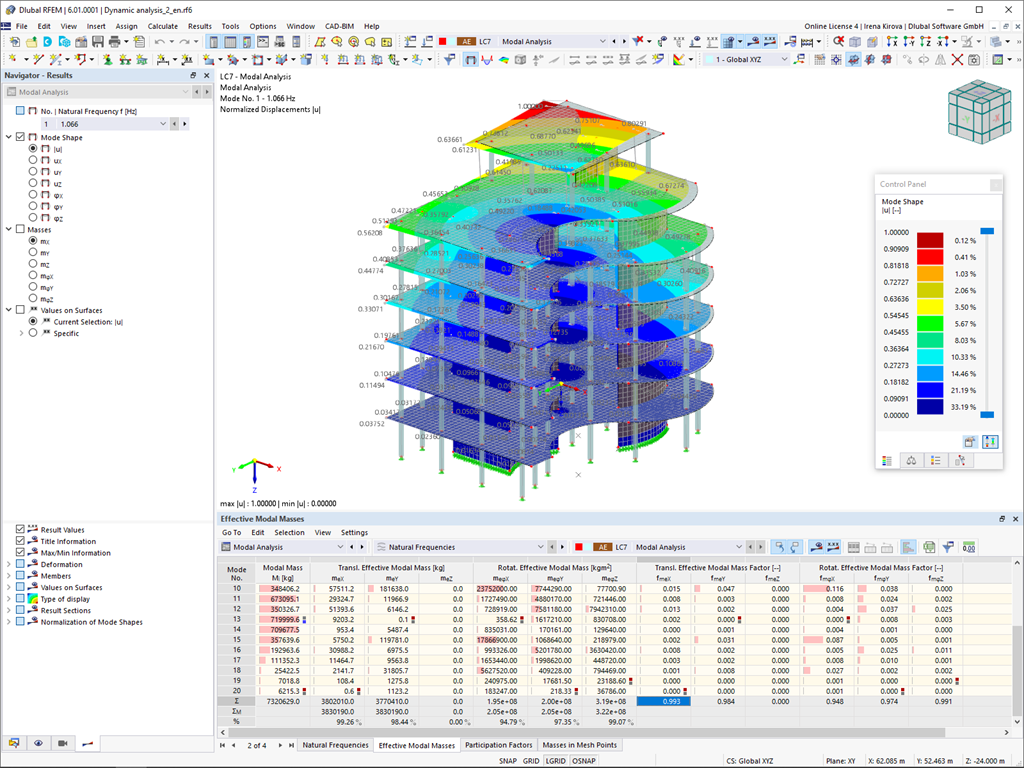

Masse modali efficaci
