После завершения расчёта программа позаботится о наглядных результатах. Таким образом, программа показывает результирующие максимальные напряжения и соотношения напряжений, сортированные по сечению, стержню/поверхности, телу, блоку стержней, x-разрезу и т.д. В дополнение к табличным значениям результатов, аддон показывает соответствующую графику сечения с точками напряжений, диаграммой напряжений и значениями. Расчетное соотношение можно связать с любым типом напряжения. Актуальная позиция выделяется в модели RFEM/RSTAB.

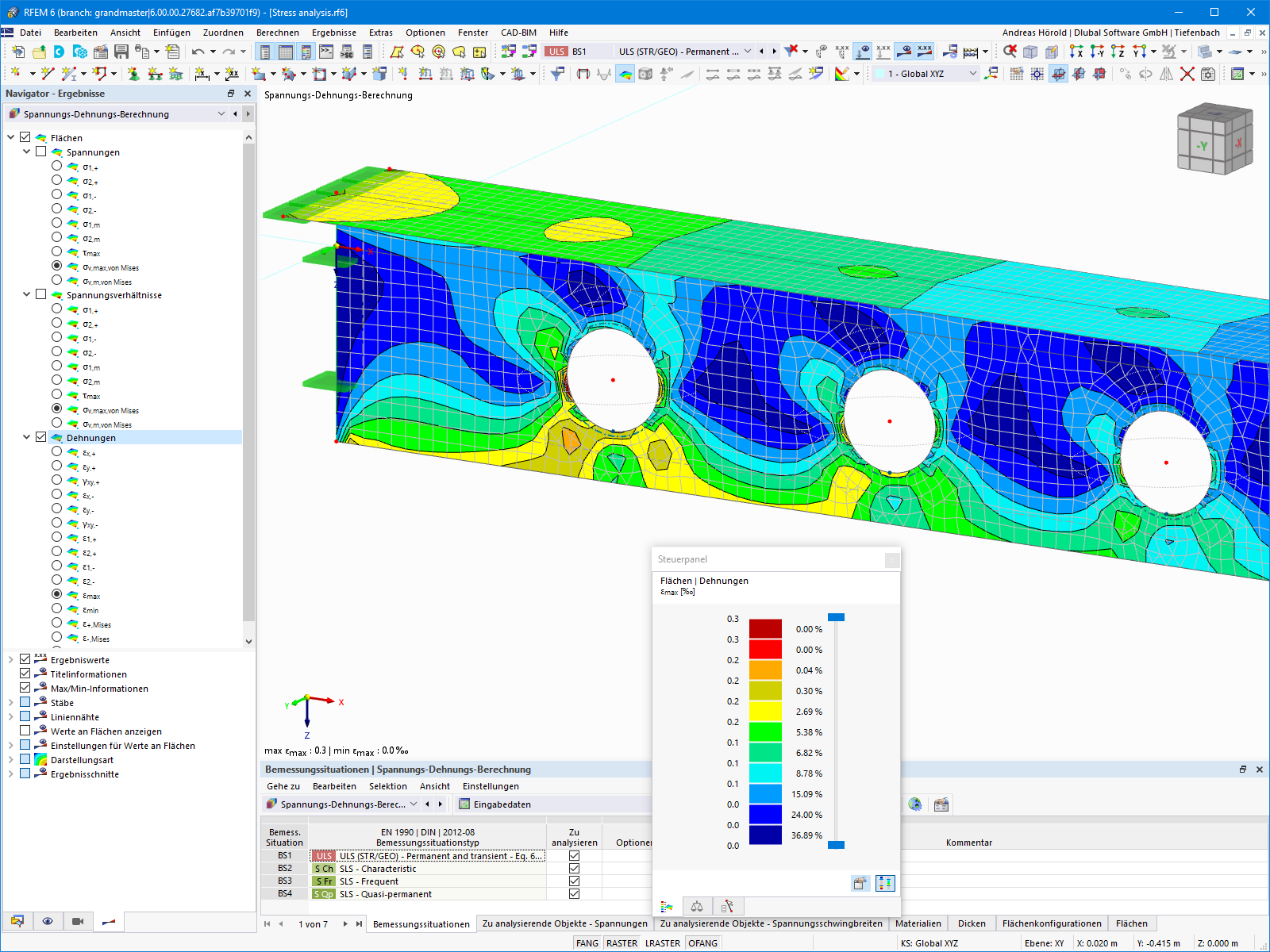

Кроме оценки в таблицах, программа предлагает вам еще больше. Вы также можете проверить напряжения и расчетные соотношения в модели RFEM/RSTAB графически. Вы можете настроить цвета и значения индивидуально.
Отображение диаграмм результатов стержня или блока стержней позволяет провести его более целевую оценку. Для каждого расчётного места можно открыть соответствующее диалоговое окно, чтобы проверить соответствующие расчётные свойства сечения и компоненты напряжения в любой точке напряжения. Наконец, у вас есть возможность распечатать соответствующую графику со всеми подробностями расчёта.
