Решив численную задачу воздушного потока, мы можем получить следующие результаты на модели и вокруг нее:

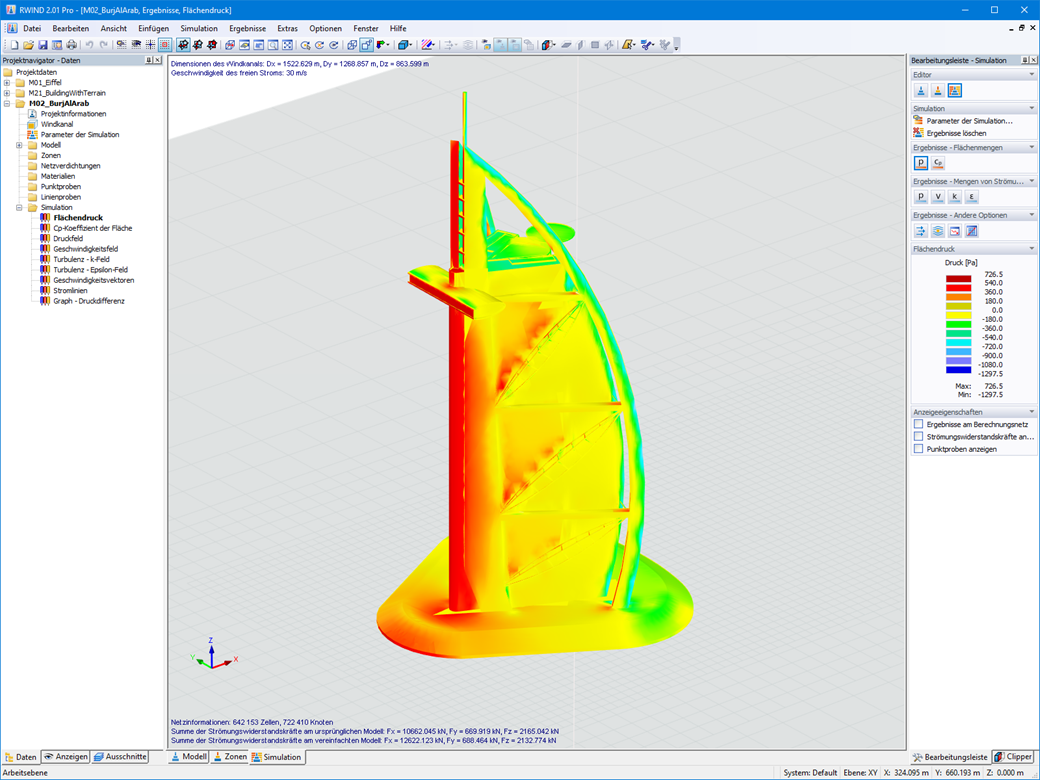

- Давление на поверхность конструкции
- Распределение коэффициента Cp по поверхностям конструкции
- Поле давления вокруг геометрии конструкции
- Поле скоростей вокруг геометрии конструкции
- Поле турбулентности k-ω вокруг геометрии конструкции
- Поле турбулентности k-ε вокруг геометрии конструкции
- Векторы скорости вокруг геометрии конструкции
- Температурные потоки вокруг геометрии конструкции
- Силы на стержнеобразных конструкциях, первоначально созданные из элементов стержня.
- Кривая сходимости
- Направление и размер сопротивления воздушному потоку у определенных конструкций
Несмотря на такой объем информации, RWIND 2 остается четко организованным, что характерно для программ Dlubal. Вы можете указать свободно определяемые зоны для графического анализа. Объемно отображаемые результаты потока по геометрии конструкции часто сбивают с толку - вы точно знаете проблему. Именно поэтому ' программа RWIND Basic предлагает для отдельного отображения «результатов тел» свободно перемещаемые плоскости сечения. Для результата 3D разветвленной линии потока вы можете выбирать между статическим и анимированным отображением в виде движущихся сегментов линии или частиц. Эта опция поможет вам изобразить воздушный поток в качестве динамического воздействия.
Все результаты можно экспортировать в качестве изображений или, в случае анимированных результатов, в качестве видеоролика.
