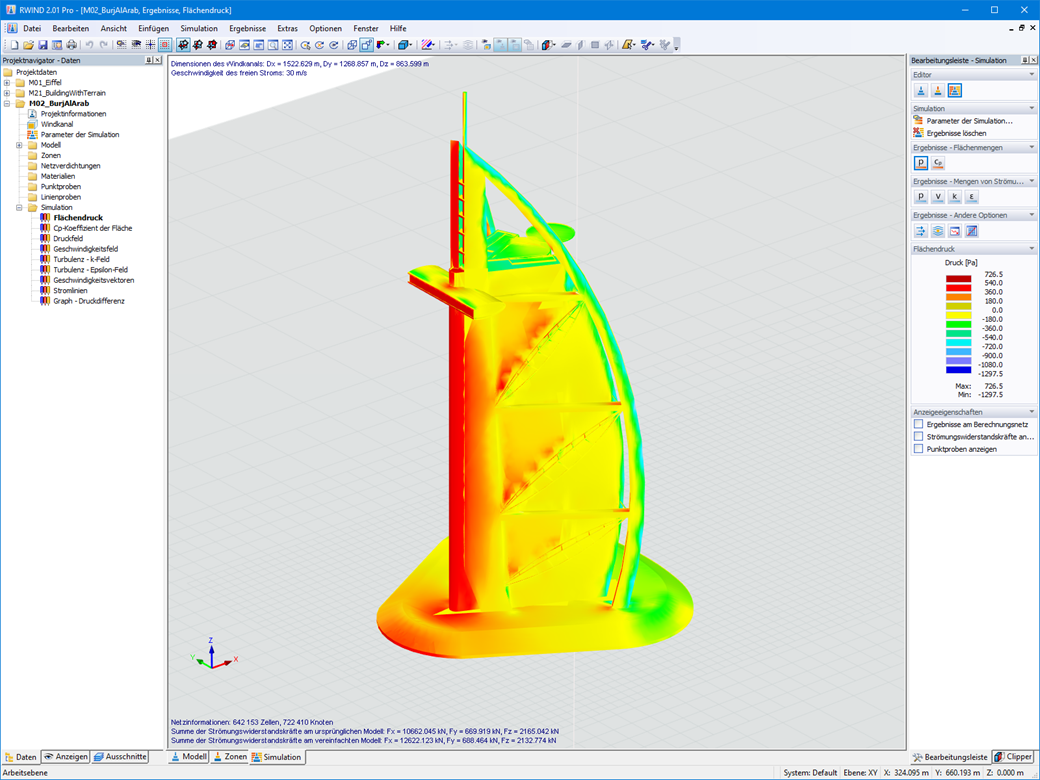

RFEM 或者 RSTAB 软件的分析开始时程序会自动调用批处理功能。 它将模型的所有杆件,面和实体定义以及所有相关系数旋转到RWIND的数值风洞中。 此外,它还开始进行 CFD 分析,并将所选时间步内的结果面压力作为有限元网格节点荷载或杆件荷载输出到 RFEM 或 RSTAB 相应的荷载工况中。
然后可以计算包含 RWIND 基本荷载的荷载工况。 此外,它们可以在荷载和结果组合中与其他荷载进行组合。
RFEM 或者 RSTAB 软件的分析开始时程序会自动调用批处理功能。 它将模型的所有杆件,面和实体定义以及所有相关系数旋转到RWIND的数值风洞中。 此外,它还开始进行 CFD 分析,并将所选时间步内的结果面压力作为有限元网格节点荷载或杆件荷载输出到 RFEM 或 RSTAB 相应的荷载工况中。
然后可以计算包含 RWIND 基本荷载的荷载工况。 此外,它们可以在荷载和结果组合中与其他荷载进行组合。
独立程序RWIND 2负责工作。 它用于风的数值模拟,有基本版和专业版。 RWIND Pro 还为您提供哪些附加功能? 它允许计算瞬态不可压缩湍流风流(除了RWIND中的稳态风流)。 但这还不是全部。 您有兴趣吗? 更多信息,请访问:
更多关于 RWIND 2RWIND使用数值CFD模型(计算流体动力学)通过数字风洞来模拟物体周围的风流。 仿真过程根据模型周围的流动结果确定作用在模型表面的特定风荷载。
三维体积网格只负责模拟本身。 程序会根据用户输入的控制参数自动进行网格划分, 对于风流计算,RWIND基本版提供了稳态求解器,RWIND专业版提供了不可压缩湍流的瞬态求解器。 由流动结果产生的面压力可以在每个时间步外推到模型上。
通过求解数值流问题,可以在模型上和模型周围获得以下结果:
尽管信息量很大,但在 Dlubal 软件 RWIND 2 中条理清晰。 您可以为图形分析指定可自由定义的区域。 显示的结构几何结果往往比较混乱。 这就是为什么 RWIND 提供了可自由移动的剖面,以便在平面中单独显示“实体结果”。 对于 3D 分支流线结果,您可以选择静态还是通过移动线段或粒子形式的动画显示。 该选项可以帮助您将风流视为动力效应。
并且可以将所有结果导出为图片或者动画视频。
